Kako kalibrirati vagu za kamion: Vodič korak po korak

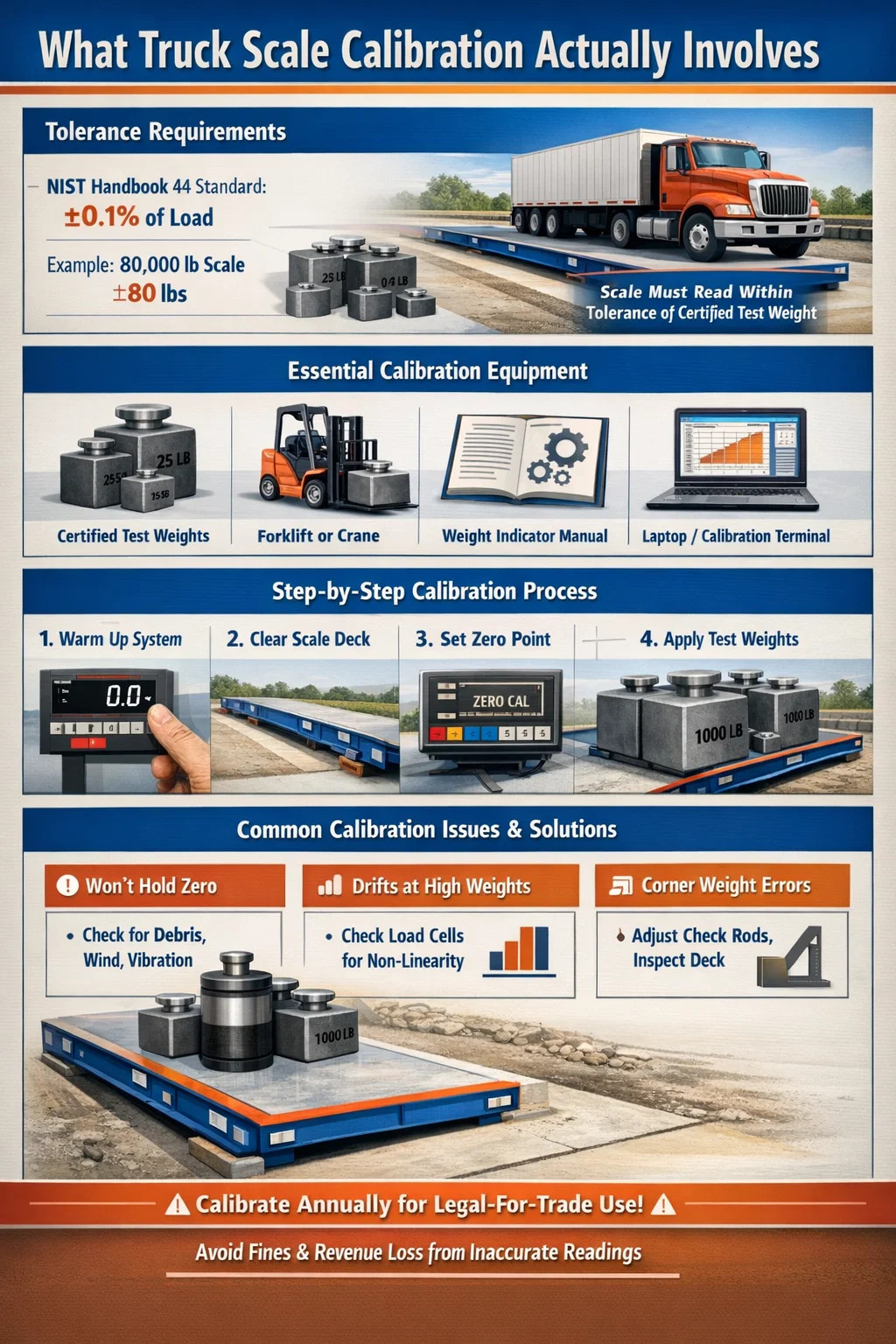

Izravan odgovor: Što kalibracija kamionske vage zapravo uključuje

Kalibriranje a kamionska vaga znači prilagođavanje unutarnjih postavki vage tako da očitanja težine koja proizvodi odgovaraju poznatim referentnim težinama unutar prihvatljive tolerancije. Za većinu komercijalnih kamionskih vaga ta je tolerancija ±0,1% primijenjenog opterećenja , kako je definirano u Priručniku 44 Nacionalnog instituta za standarde i tehnologiju (NIST). U praksi to znači da vaga za kamione od 80.000 lb mora očitati unutar ±80 lbs od certificirane testne težine na bilo kojoj točki opterećenja.

Proces uključuje postavljanje certificiranih ispitnih utega ili natovarenog vozila poznate težine na ploču vage, očitavanje izlaza indikatora i podešavanje parametara kalibracije u indikatoru težine ili razvodnoj kutiji dok prikazano očitanje ne padne unutar tolerancije. Većina modernih digitalnih kamionskih vaga koristi softverske prilagodbe raspona i nule, dok stariji analogni sustavi mogu zahtijevati fizičke promjene potenciometra.

Kalibracija nije izborna za legalne aplikacije. Ako se vaša kamionska vaga koristi za komercijalne transakcije — naplatu prema težini, usklađenost s vladinom regulativom ili prodaju robe koju regulira USDA — mora je kalibrirati i certificirati ovlašteni inspektor za težine i mjere u intervalima koje određuje vaša država ili jurisdikcija, obično svakih šest do dvanaest mjeseci .

Oprema koja vam je potrebna prije početka kalibracije vage za kamione

Pokušaj kalibracije bez odgovarajuće opreme daje nepouzdane rezultate. Evo što je potrebno za pravilno postavljanje kalibracije vage za kamion:

• Certificirane ispitne težine: Utezi od lijevanog željeza klase F certificirani od strane državnog tijela za mjere i težine. Za kalibraciju kamionske vage s punim kapacitetom, idealno je da želite ispitne utege jednake najmanje 50% nazivnog kapaciteta vage. Vaga kapaciteta 100.000 lb treba najmanje 50.000 lb certificiranih ispitnih utega za smislenu kalibraciju u više točaka.
• Indikator težine ili priručnik za upravljanje: Svaki model indikatora ima specifičan redoslijed unosa kalibracije. Uobičajene marke uključuju Mettler Toledo, Rice Lake, Fairbanks i Cardinal. Bez priručnika ne možete ispravno pristupiti modu kalibracije.
• Viljuškar ili dizalica: Certificirani ispitni utezi za vagu za kamione važu stotine do tisuće funti svaki. Potrebna vam je oprema za dizanje ocijenjena za posao.
• Evidencija kalibracije: Dokumentirajte svako postavljanje ispitne težine, očitanje indikatora i izvršeno podešavanje. Ovo je obavezno za certifikaciju legalno za trgovinu i korisno za dijagnosticiranje pomaka tijekom vremena.
• Prijenosno računalo ili konfiguracijski terminal (za digitalne sustave): Mnoge moderne kamionske vage spajaju se putem RS-232 ili USB-a na konfiguracijsko sučelje. Softverski alati poput CalFree tvrtke Mettler Toledo ili softvera Revolution tvrtke Rice Lake pojednostavljuju proces.
• Mjerač razine i temperature: Podloga za vagu mora biti ravna i treba zabilježiti temperaturu okoline. Merne ćelije obično imaju nazivne raspone temperaturne kompenzacije -10°C do 40°C . Kalibracija izvan ovog raspona daje netočne rezultate.

Ako certificirani ispitni utezi nisu dostupni, neki objekti koriste metodu zamjene s vozilom točno poznate težine — koju potvrđuje certificirana vaga treće strane neposredno prije uporabe. Ovaj je pristup prihvatljiv za internu verifikaciju, ali općenito nije prihvaćen za certifikaciju legalne za trgovinu od strane inspektora.

Korak po korak postupak kalibracije WW vage ili bilo koje kamionske vage

Sljedeći postupak primjenjuje se na većinu digitalnih kamionskih vaga za ugradnju u jamu i nadgradu. Koraci se mogu malo razlikovati ovisno o marki indikatora i konfiguraciji mjerne ćelije.

Korak 1: Zagrijte sustav

Uključite indikator težine i ostavite ga da se zagrije minimalno 15 do 30 minuta . Elektroničke komponente u indikatoru i mjernim ćelijama zahtijevaju toplinsku stabilizaciju kako bi se proizvela stabilna očitanja. Kalibracija hladnog ili nedavno uključenog sustava dovodi do grešaka u pomicanju koje se možda neće pojaviti dok oprema ne postigne radnu temperaturu.

Korak 2: Potpuno očistite Scale Deck

Uklonite sav materijal, vozila, ostatke i stajaću vodu s platforme vage. Čak i mala količina materijala - 50 lbs šljunka ili lokva vode - pokvarit će vašu nultu referencu. Pregledajte jamu za kamenac zbog nakupljanja sedimenta, posebno u instalacijama ispod nivoa. Sediment koji pritišće donju stranu platforme stvara mehanički otpor koji smanjuje točnost u cijelom rasponu vaganja.

Korak 3: Postavite nultu točku

Pristupite izborniku kalibracije na vašem indikatoru težine. Točan redoslijed tipki razlikuje se ovisno o modelu — na primjer, na Rice Lake 920i, držite tipku ZERO tri sekunde dok ste u načinu postavljanja; na Mettler Toledo IND560, krećete se kroz izbornik za održavanje. Kada ste u načinu rada kalibracije, primijenite kalibraciju nule bez ičega na vagi. Indikator bilježi neopterećeni milivoltni izlaz iz mjernih ćelija kao nultu referentnu točku. Nemojte pritiskati gumb za nulu iz uobičajenog radnog zaslona — ovo primjenjuje samo softverski pomak, a ne pravu kalibracijsku nulu.

Korak 4: Primijenite rasponsku težinu

Stavite svoje certificirane ispitne utege na ploču vage. Za najprecizniju kalibraciju raspona, ispitni uteg trebao bi biti najmanje 25% kapaciteta vage , s 50% ili više poželjno. Rasporedite utege što je moguće ravnomjernije po površini palube. Unesite točnu poznatu vrijednost težine u izbornik kalibracije indikatora i potvrdite kalibraciju raspona. Indikator sada preslikava milivoltni izlaz pri tom opterećenju na unesenu vrijednost težine, uspostavljajući linearni kalibracijski nagib.

Korak 5: Izvršite provjere linearnosti u više točaka

Nakon postavljanja nule i raspona, provjerite točnost na više točaka opterećenja. Uklonite ispitne utege, potvrdite da se zaslon vraća na nulu, zatim postupno dodajte utege i zabilježite očitanja na 25%, 50%, 75% i 100% kapaciteta. Svako očitanje mora biti unutar NTEP ili OIML tolerancije za to opterećenje. Ako očitanje srednjeg raspona padne izvan tolerancije, mjerne ćelije mogu imati problema s linearnošću ili potenciometre za podešavanje razvodne kutije treba prilagoditi za uravnoteženje izlaza pojedinačnih ćelija.

Korak 6: Provedite testove opterećenja u kutovima

Postavite poznatu težinu na svaki kvadrant ploče vage pojedinačno i zabilježite očitanje sa svake pozicije. Na pravilno kalibriranoj i balansiranoj kamionskoj vagi, ista bi težina trebala biti unutar ±0,1% primijenjenog opterećenja bez obzira gdje se na palubi nalazi. Značajna varijacija od kuta do kuta ukazuje na mehanički problem - savijenu platformu, mjernu ćeliju sa smanjenom izlaznom snagom ili vezanje kontrolne šipke - prije nego na problem kalibracije. Podešavanje kalibracije radi kompenzacije mehaničkog kvara neće riješiti temeljni problem i može pogoršati točnost na drugim položajima opterećenja.

Korak 7: Dokumentirajte i zaključajte kalibraciju

Zabilježite sve korištene ispitne utege, položaje postavljanja, očitanja indikatora prije i nakon podešavanja, temperaturu okoline, datum i ime osobe koja izvodi kalibraciju. Većina indikatora legalnih za trgovinu ima kalibracijski pečat ili sigurnosni parametar koji se mora uključiti nakon kalibracije kako bi se spriječile neovlaštene promjene - uključite ga. Svojoj evidenciji priložite potvrdu o kalibraciji od dobavljača ispitne težine. Ova dokumentacija je potrebna za svaku državnu inspekciju i vaša je pravna dokumentacija u slučaju trgovačkog spora.

Standardnoi tolerancije koje svaki rukovatelj kamionske vage mora znati

Razumijevanje standarda tolerancije pomaže vam da ispravno protumačite rezultate kalibracije i znate kada vaga doista treba podešavanje, a ne kada radi unutar specifikacija.

Tolerancija održavanja je prag na kojem se vaga u radu mora isključiti iz legalne uporabe i ponovno kalibrirati. Obično je dvostruko veća od tolerancije prihvaćanja. Ljestvica koja očitava unutar tolerancije održavanja, ali izvan tolerancije prihvatljivosti, može nastaviti s komercijalnim radom do sljedećeg zakazanog pregleda, a tada se mora ponovno kalibrirati da bi prošla.

Uobičajeni problemi s kalibracijom na kamionskim vagama i kako ih riješiti

Vaga neće držati nulu

Ako se prikaz vage pomakne s nule nakon kalibracije - recimo, prikazuje 20 lbs ili -15 lbs unutar nekoliko minuta nakon postavljanja nule bez ičega na palubi - uzrok je gotovo uvijek okoliš, a ne pogreška kalibracije. Provjerite postoji li opterećenje vjetrom na palubi u izloženim vanjskim instalacijama, vibracije od obližnjih strojeva, toplinsko širenje okvira vage ili krhotine koje dolaze u dodir s donjom stranom palube. Prvo popravite fizičko stanje, a zatim ponovno kalibrirajte.

Očitavanje je točno pri malim težinama, ali se povlači pri velikim težinama

Ovaj obrazac — gdje test od 20 000 lb očitava ispravno, ali test od 60 000 lb očitava visinu od 200 lb — ukazuje na problem nelinearnosti. Najvjerojatniji uzrok je mjerna ćelija s degradiranim karakteristikama izlazne krivulje, često rezultatom preopterećenja ili oštećenja od korozije. Dijagnostika mjerne ćelije pomoću milivoltmetra pokazat će koja ćelija proizvodi nelinearni izlaz kako se opterećenje povećava. Zamjena te ćelije i ponovna kalibracija će riješiti problem. Jednostavno podešavanje kalibracije raspona neće popraviti nelinearnu ćeliju — ispravit će jednu točku opterećenja dok će druge pogoršati.

Odstupanja u težini kuta veća od 0,2%

Varijacije od ugla do ugla iznad tolerancije gotovo uvijek imaju mehanički uzrok. Uobičajeni krivci uključuju kontrolne poluge — vodoravne spone na kamionskim vagama — koje su pretijesno podešene, sprječavajući slobodno kretanje palube na mjernim ćelijama. Olabavite napetost kontrolne šipke dok se ne pojavi mala količina slobodnog hoda (obično 1/16 do 1/8 inča ) i ponovno testirajte. Također provjerite kontakt palube sa stjenkama jame, koji djeluje kao mehanička premosnica oko mjernih ćelija i smanjuje prividnu težinu za terete smještene blizu kontaktne točke.

Indikator pokazuje šifru pogreške umjesto težine

Kodovi pogrešaka tijekom kalibracije obično pokazuju da indikator ne može detektirati važeći milivoltni signal iz mjernih ćelija. Provjerite sve kabelske veze na razvodnoj kutiji i indikatoru. Izmjerite pobudni napon — većina sustava radi 10V DC pobude — i potvrdite da odgovara spec. Oštećeni kabel mjerne ćelije može proći vizualni pregled, ali još uvijek ima slomljenu žicu iznutra; test kontinuiteta s multimetrom je pouzdaniji od vizualne provjere.

Kalibracija prolazi odmah, ali ne uspijeva u roku od nekoliko dana

Brzo pomicanje kalibracije nakon uspješne sesije kalibracije sugerira ulazak vlage u mjernu ćeliju ili razvodnu kutiju. Voda mijenja električni otpor unutarnjih komponenti, pomičući milivoltni izlaz bez ikakve promjene fizičkog opterećenja. Pregledajte sve ulazne točke vodova i brtve razvodne kutije. Komprimirani zrak koji se upuhuje kroz cijev ponekad može privremeno ukloniti vlagu, ali će mjernu ćeliju s unutarnjim oštećenjem vodom trebati zamijeniti — njezino isušivanje ne vraća originalnu točnost.

Koliko često treba kalibrirati kamionsku vagu

Učestalost kalibracije ovisi o tome kako se vaga koristi, koliko se mjeri i koji se regulatorni zahtjevi primjenjuju. Evo praktičnih mjerila:

• Komercijalna upotreba legalno za trgovinu: Većina američkih saveznih država zahtijeva godišnji pregled i recertifikaciju od strane ovlaštenog službenika za mjere i utege. Neki veliki poslovi u određenim državama zahtijevaju polugodišnje preglede.
• Objekti visoke propusnosti (100 kamiona dnevno): Razmislite o tromjesečnoj internoj provjeri korištenjem testnog vozila poznate težine, s potpunom certificiranom kalibracijom godišnje ili nakon bilo kojeg značajnog održavanja.
• Nakon bilo kojeg događaja preopterećenja: Ako vozilo značajno premašuje nazivni kapacitet vage — za vagu od 100.000 lb, to znači opterećenje veće od otprilike 120.000 lbs — provjera kalibracije je obavezna. Preopterećenja mogu trajno deformirati mjerne ćelije.
• Nakon strukturalnih popravaka ili zamjene indikatora: Svaki put kada se promijeni komponenta izravno na putu signala vaganja, potrebna je ponovna kalibracija prije nego što se vaga vrati u rad.
• Nakon ekstremnih vremenskih nepogoda: Poplave, temperature smrzavanja ispod nazivnog raspona mjerne ćelije ili jaki vjetrovi koji su mogli uzrokovati udar krhotina na palubu zahtijevaju verifikacijsku provjeru prije nastavka komercijalne uporabe.

Između formalnih kalibracija, dnevne provjere nule su jednostavna i učinkovita praksa praćenja. Bez ičega na palubi, indikator bi trebao očitati nulu unutar ±1 podjele na zaslonu. Ako stalno očitava izvan ovog raspona, istražite prije sljedeće zakazane kalibracije umjesto da čekate.

Preventivno održavanje koje održava kalibraciju kamionske vage stabilnom

Točnost kalibracije ne odnosi se samo na sam događaj kalibracije — ona je rezultat dosljednog održavanja između sesija kalibracije. Dobro održavana kamionska vaga održava kalibraciju mnogo duže i zahtijeva manje podešavanja pri svakoj inspekciji.

Čišćenje jame za instalacije ispod nivoa

Jamu za kamenac treba minimalno očistiti dva puta godišnje , češće u okruženjima s velikim blatom, žitnom prašinom, ugljenom prašinom ili drugim finim materijalima. Nakupljeni materijal u jami stvara pritisak prema gore na palubu koji umjetno povećava očitanja. Vaga koja pokazuje 200 lbs više od stvarne težine nakon mokre zime obično je problem prljave jame, a ne problem kalibracije. Pumpanjem stajaće vode i uklanjanjem taloga vraća se točnost bez diranja postavki kalibracije.

Inspekcija mjernih ćelija i kabela

Svake godine pregledajte kabele mjernih ćelija i vodove zbog oštećenja od glodavaca, korozije na konektorima i fizičkih oštećenja od vozila koja voze s prilazne rampe na vod. Jedna oslabljena kabelska veza može dodati šum mjerenja 50 do 150 lbs na sva čitanja. Hardver za montažu mjerne ćelije - vijke, stopice za montažu i blokove branika - treba pregledati na koroziju i zategnuti prema specifikaciji tijekom istog pregleda.

Stanje prilazne i izlazne rampe

Oštećene ili neravne prilazne rampe uzrokuju ulazak vozila na platformu pod kutom ili s jednom osovinom koja je već djelomično na prilazu. To može proizvesti nekonzistentna očitanja za isto vozilo ovisno o brzini prilaza i kutu. Prilazne rampe trebaju biti u ravnini s palubom vage i održavati ih u redovitim intervalima. Visinska razlika veća od 1/2 inča između površine rampe i platforme vage zahtijeva popravak.

Kontrola vlage spojne kutije

Mnogi neuspjesi kalibracije mogu se povezati s vlagom u razvodnoj kutiji, a ne stvarnom pomakom kalibracije. Zamijenite pakete sredstva za sušenje u razvodnoj kutiji jednom godišnje. Pregledajte brtvu cijevi na ulaznoj točki razvodne kutije — najčešćem putu za ulazak vlage — i ponovno zabrtvite odgovarajućom smjesom za brtvljenje cijevi ako su vidljive praznine. Ako je razvodna kutija postavljena na mjesto izloženo stajaćoj vodi ili poplavama, razmislite o premještanju na višu poziciju.

DIY kalibracija u odnosu na angažiranje certificiranog tehničara za vage

Hoćete li kalibrirati vagu za kamione kod kuće ili angažirati certificiranog tehničara ovisi o primjeni i onome što pokušavate postići.

• Interna provjera (nezakonito za trgovinu): Ako posjedujete certificirane ispitne utege, imate pristup priručniku za kalibraciju indikatora, a vaga se koristi isključivo za unutarnju kontrolu procesa, kalibracija unutar tvrtke je izvediva i isplativa. Sposoban tehničar za održavanje to može izvesti uz odgovarajuću obuku.
• Certificiranje legalno za trgovinu: To mora obaviti ili svjedočiti službena osoba za mjere i utege s državnom dozvolom. Nikakav interni rad na kalibraciji ne kvalificira vagu za komercijalnu upotrebu bez tog službenog žiga. U većini država, inspektori donose vlastite ovjerene ispitne utege.
• Dijagnostička kalibracija nakon problema: Kada kalibracija neočekivano ne uspije ili vaga pokaže neuobičajeno ponašanje, certificirana servisna tvrtka za vage s odgovarajućom dijagnostičkom opremom — milivoltmetrima, simulatorima mjernih ćelija i ispitnim utezima certificiranog stupnja — identificirat će glavni uzrok brže i pouzdanije nego interno rješavanje problema.

Cijena profesionalne usluge kalibracije vage za kamione obično se kreće od 300 do 800 dolara za standardni posjet, ovisno o lokaciji, veličini vage i broju potrebnih postavljanja ispitnih utega. Za vagu koja obrađuje milijune dolara u komercijalnim transakcijama godišnje, ovo je zanemariv operativni trošak u odnosu na financijsku izloženost korištenja netočne vage.

Pravne i financijske posljedice rada nekalibrirane kamionske vage

Pokretanje komercijalne vage za kamione bez trenutne potvrde o kalibraciji nije samo pitanje tehničke sukladnosti — ono nosi izravne financijske i pravne posljedice koje se razlikuju ovisno o jurisdikciji, ali su dosljedno značajne.

• Građanske kazne: Državne agencije za utege i mjere mogu izdati naredbe o prestanku uporabe i novčane kazne za rad s necertificiranom komercijalnom vagom. Kazne se obično kreću od 500 do 10.000 dolara po prekršaju ovisno o stanju i je li prekršaj ponovljen ili prvi put.
• Privredni sporovi: Ako kupac osporava fakturu temeljenu na težini, a vaša vaga nema trenutnu dokumentaciju o kalibraciji, vaša pravna pozicija je izuzetno slaba. Sudovi i arbitri rutinski presuđuju protiv stranke koja ne može proizvesti zapise o kalibraciji.
• Gubitak prihoda zbog netočnih očitanja: Konzistentno nisko očitavanje vage od 100 lbs na kamionskoj vagi koja obrađuje 200 utovara dnevno znači da dnevno dajete približno 20 000 lbs materijala. S 50 dolara po toni, to je 500 dolara po danu ili preko 180 000 dolara godišnje nenadoknađenog prihoda.
• Revizije regulatornih agencija: U reguliranim industrijama kao što su trgovina žitaricama, rukovanje ugljenom ili recikliranje metalnog otpada, nekalibrirana vaga može pokrenuti potpunu reviziju od strane saveznih ili državnih agencija, što nosi daleko veće troškove u vremenu i potencijalne kazne nego održavanje odgovarajućeg rasporeda kalibracije.

Kalibracija nije prevelika - ona je zaštita. Trošak održavanja pravilno kalibrirane i dokumentirane vage za kamione djelić je cijene jednog trgovačkog spora, novčane kazne ili gubitka prihoda koji proizlazi iz netočnosti vage.
