Kako kalibrirati vagu s niklom – Potpuni vodič

Kratak odgovor: Da, nikal može kalibrirati vašu vagu

Točno teži jedan američki nikal 5.000 grama , što ga čini jednim od najpouzdanijih svakodnevnih predmeta za kalibriranje malih digitalnih vaga. Ako vaša vaga očitava 5,00 g kada na nju stavite jedan nikal, kalibracija je točna. Složite dva nikla i dobit ćete 10,00g; četiri nikla jednako 20,00g. Ova metoda dobro funkcionira za džepne, kuhinjske i nakitne vage — sve uređaje s maksimalnim kapacitetom ispod nekoliko stotina grama.

Međutim, ovaj pristup ima jasna ograničenja. Za industrijsku opremu za vaganje — posebno a kamionska vaga , koji se naziva i mostna vaga — nikli su potpuno nepraktični. Kamionska vaga rutinski mjeri teret između 20.000 i 80.000 funti. Kalibracija takvog sustava zahtijeva certificirane ispitne utege, trgovačku dokumentaciju, au mnogim jurisdikcijama i ovlaštenog inspektora. Razumijevanje gdje se metoda nikla primjenjuje, a gdje apsolutno nije, temelj je prakse pametne kalibracije vage.

Zašto je nikal pouzdana referenca za kalibraciju

Kovnica SAD-a održava strogu specifikaciju za nikal od 1866. Svaki novčić mora težiti 5.000 grama with a tolerance of ±0.194 grams , iako u praksi većina cirkulirajućih nikala spada u mnogo uži raspon. brvčić se sastoji od 75% bakra i 25% nikla, sastava koji je otporan na značajnu oksidaciju ili gubitak mase tijekom vremena u normalnim uvjetima.

U usporedbi s drugim uobičajenim kovanicama, nikal se ističe jer je njegova masa okrugli broj u metričkom sustavu. Četvrtine teže 5,670 g, novčići teže 2,268 g, a novčići teže 2,500 g — nijedan od njih ne daje čiste referentne vrijednosti od 5 g ili 10 g od kojih kalibracija ima koristi. Zbog metričke težine nikla on je postao glavni novac za hobiste, draguljare i vlasnike malih tvrtki kojima je potrebna brza provjera kalibracije.

Ipak, jako istrošeni nikl može izgubiti mjerljivu masu. Kovanice koje su u optjecaju desetljećima mogu težiti samo 4,8 g. Za kritične primjene, uvijek koristite novije novčiće ili - još bolje - uložite u certificirani set utega za kalibraciju, koji možete kupiti za manje od 20 USD online.

Korak po korak: Kako kalibrirati malu digitalnu vagu s niklom

Pažljivo pratite ovaj postupak. Žurba s kalibracijom uništava svrhu i može uzrokovati stalne pogreške u mjerenju.

Korak 1 — Odaberite stabilnu površinu

Postavite vagu na ravnu, tvrdu površinu dalje od izvora vibracija kao što su HVAC ventilacijski otvori, perilice rublja ili pješačka područja. Čak i manje vibracije uzrokuju fluktuacije očitanja. Granitna radna ploča ili stol od punog drva dobro funkcioniraju. Izbjegavajte postavljanje vage blizu otvorenih prozora gdje strujanje zraka može utjecati na očitanje mjerne ćelije.

Korak 2 — Uključite i ostavite vrijeme za zagrijavanje

Uključite vagu i ostavite da odstoji najmanje 3 do 5 minuta prije kalibracije. Mjerne ćelije osjetljive su na temperaturne promjene, a vaga koja je bila pohranjena u hladnom automobilu ili toplom ormariću će zalutati tijekom prvih nekoliko minuta rada. Čekanje omogućuje unutarnjoj elektronici da postigne toplinsku ravnotežu.

Korak 3 — nulirajte ljestvicu

Uklonite sve s platforme za vaganje. Pritisnite gumb "Tara" ili "Zero". Zaslon bi trebao očitati točno 0,00g. Ako se sama ne vrati na nulu, provjerite dodiruje li platforma zid ili predmet sa strane, što može uzrokovati mehanički pomak.

Korak 4 — Uđite u način kalibracije

Većina digitalnih vaga ima namjenski način kalibracije kojem se pristupa držanjem određene tipke (često označene kao "CAL" ili "MODE") 3 do 5 sekundi. Zaslon će obično prikazati "CAL" nakon čega slijedi ciljna težina koju očekuje. Konzultirajte priručnik svoje vage ako niste sigurni koju tipku držati — neke marke zahtijevaju istovremeno pritiskanje dvije tipke.

Korak 5 — Postavite nikal na platformu

Kada zaslon prikaže "CAL 5" ili sličan upit, stavite jedan američki nikal na središte platforme. Centriranje je važno — postavljanje van središta može proizvesti očitanje koje se razlikuje od stvarne težine za 0,1 g do 0,3 g na vagama niske kvalitete zbog neravnomjerne raspodjele mjernih ćelija.

Korak 6 — Potvrdite i potvrdite

Vaga će obraditi unos i vratiti se u normalni modus vaganja. Uklonite nikl, ponovno postavite na nulu, a zatim ga vratite. Sada bi se trebalo prikazati očitanje 5,00g . Testirajte s dva nikla (10,00 g) i četiri nikla (20,00 g) kako biste provjerili linearnost u cijelom rasponu. Ako očitanja značajno odstupaju pri većim težinama, možda je potrebno servisirati ili zamijeniti vagu.

Uobičajeni problemi s kalibracijom i kako ih riješiti

Čak i nakon izvršavanja gornjih koraka, neke se vage ponašaju nepredvidivo. Ovdje su najčešći problemi i njihova praktična rješenja.

Vaga ne drži nulu

Ako se zaslon kreće između -0,1g i 0,1g bez ičega na platformi, najvjerojatniji krivci su vibracije, kretanje zraka ili prazna baterija. Prvo zamijenite baterije — nizak napon je čest i zanemaren uzrok nepravilnih očitanja. Ako se zanošenje nastavi, premjestite vagu i zaštitite je od strujanja zraka.

Način kalibracije se neće aktivirati

Neke vage za početnike, osobito one koje se prodaju bez korisničkog priručnika, imaju kalibraciju zaključanu iza postupka vraćanja na tvorničke postavke. Pokušajte držati tipku za napajanje 10 sekundi dok se zaslon ne poništi. Drugi zahtijevaju određeni slijed pritisaka na tipke koji se razlikuje ovisno o marki. Pretraživanje broja modela uz "postupak kalibracije" na mreži obično otkriva ispravne korake.

Očitanje je konstantno isključeno za fiksni iznos

Ako vaš nikal konstantno očitava 4,7 g ili 5,3 g unatoč višestrukim pokušajima kalibracije, interni raspon podešavanja vage možda je iscrpljen ili je mjerač mjerenja odlutao izvan onoga što softverska korekcija može popraviti. U ovom trenutku, zamjena vage je ekonomičnija od popravka, posebno za jedinice čija je cijena ispod 50 USD.

Očitavanja se razlikuju ovisno o tome gdje je predmet postavljen

Stavljanje istog nikla u kut naspram središta platforme proizvodi različita očitanja na nekim ljestvicama. Ovo ukazuje na problem s konfiguracijom mjerne ćelije. Visokokvalitetne vage koriste višestruke mjerne ćelije ili jednu preciznu ćeliju s korekcijom kutova. Proračunske ljestvice često koriste jednu ćeliju bez korekcije kutova, zbog čega je dosljedno centriranje stavki obavezno.

Kalibracija nikla u odnosu na certificirane setove utega: koje biste trebali koristiti?

Metoda nikla je prikladna, ali nije mjerodavna. Evo usporedbe koja će vam pomoći da odlučite koji pristup odgovara vašoj situaciji.

Za osobnu upotrebu - vaganje kave, ponovno punjenje streljiva, porcioniranje hrane - metoda nikla savršeno je prikladna. Za svaku komercijalnu transakciju u kojoj težina određuje cijenu, potrebni su vam minimalni utezi sljedivi prema NIST-u i idealno certificirana usluga kalibracije prema dokumentiranom rasporedu.

Kako funkcionira kalibracija kamionske vage — potpuno drugačiji proces

A kamionska vaga — također se naziva mosna vaga ili osovinska vaga — radi na bitno drugačijoj ljestvici preciznosti i regulacije od kuhinjske ili džepne vage. Iako je metoda nikla šarmantna za male uređaje, kalibracija vage za kamione uključuje državne inspektore, višetonske certificirane ispitne utege i stroge zakonske zahtjeve.

Većina kamionskih vaga ima najveći kapacitet između 80.000 i 100.000 funti (otprilike 36 000 do 45 000 kg), što odgovara federalnom ograničenju bruto težine vozila za autoceste u SAD-u. Platforma za vagu može biti duga 10 do 70 stopa, ugrađena u beton i opremljena sa 6 do 12 mjernih ćelija povezanih paralelno. Svaka mjerna ćelija mora se pojedinačno provjeriti radi točnosti izlaza, a cijeli sustav mora biti verificiran kao jedinica.

Tko izvodi kalibraciju kamionske vage?

U Sjedinjenim Državama kalibracija vage za kamione regulirana je Priručnikom 44 Nacionalnog instituta za standarde i tehnologiju (NIST), kao i zakonima o utezima i mjerama pojedinih država. Većina država zahtijeva godišnju kalibraciju od strane ovlaštenog tehničara za vagu ili državnog inspektora. Industrije koje se uvelike oslanjaju na kamionske vage - poljoprivreda, vađenje kamena, upravljanje otpadom, logistika - često planiraju kalibraciju svakih 6 mjeseci ili nakon bilo kakvog značajnog mehaničkog događaja, kao što je udar groma ili snažan sudar vozila s platformom vage.

Certificirana metoda ispitne težine

Najčešća metoda kalibracije vage za kamione koristi testni kamion natovaren certificiranim utezima. Tipični postupak uključuje vozilo poznate težine - često kamion s tandem osovinom natovaren certificiranim utezima od lijevanog željeza ili čelika - koje se vozi po vagi u više položaja. Tehničar bilježi očitanje vage na svakom mjestu i uspoređuje ga s certificiranom težinom vozila. Prilagodbe se vrše pomoću indikatora vage (razvodna kutija ili digitalni kontroler) sve dok očitanja ne padnu unutar dopuštene tolerancije, koja je prema NIST priručniku 44 ±0,1% primijenjenog opterećenja za većinu komercijalnih aplikacija.

Metoda zamjene za kamionske vage

Kada nisu dostupni certificirani ispitni utezi dovoljne mase, tehničari mogu koristiti metodu zamjene: vozilo nepoznate, ali stabilne težine izvaže se na referentnoj vagi, a zatim odveze do vage koja se kalibrira. Ova metoda je manje poželjna jer unosi nesigurnost u točnost referentne ljestvice, ali je prihvatljiva u nekim jurisdikcijama kada je pravilno dokumentirana.

Elektronička kalibracija i podrezivanje mjernih ćelija

Moderne kamionske vage koriste digitalne sustave mjernih ćelija koji omogućuju elektroničko podešavanje izlaza pojedinačnih ćelija. Tehničar spaja prijenosno računalo ili ručni uređaj na razvodnu kutiju i gleda milivoltni izlaz uživo iz svake ćelije. Ćelije koje proizvode značajno različite rezultate pod istim primijenjenim opterećenjem ukazuju na mehaničke probleme — krhotine ispod vage, oštećene mjerne ćelije ili zaglavljivanje na kontrolnim šipkama. Ovi fizički problemi moraju se riješiti prije elektroničkog podrezivanja, jer softverska korekcija ne može nadoknaditi strukturne probleme.

Znakovi da vaša kamionska vaga treba kalibraciju

Operateri kamionskih vaga često primjećuju probleme s točnošću prije službene inspekcije. Pazite na ove znakove upozorenja:

• Vozila koja se stalno razlikuju u težini na vašoj kamionskoj vagi u odnosu na obližnju državnu vagu za više od 500 funti
• Očitavanja koja se mijenjaju ovisno o tome na koji je dio ploče vage postavljena osovina
• Indikator koji prikazuje kod pogreške povezan s neravnotežom mjerne ćelije
• Vidljivo oštećenje ploče vage, kontrolnih šipki ili hardvera za montažu mjernih ćelija
• Nedavna poplava, ciklus smrzavanja i odmrzavanja ili potres koji je možda pomaknuo temelj ljestvice
• Pravne pritužbe ili stornacije od kupaca koji osporavaju težinu tereta

Bilo koja od ovih situacija zahtijeva neposrednu inspekciju od strane kvalificiranog tehničara umjesto čekanja godišnjeg ciklusa kalibracije.

Učestalost kalibracije vage za kamione i regulatorni zahtjevi

Potrebna učestalost kalibracije za kamionsku vagu ovisi o jurisdikciji, industriji i opsegu upotrebe. Donja tablica sažima tipične zahtjeve u uobičajenim sektorima.

Osim propisanih minimuma, operacije velikog volumena imaju koristi od češćih provjera kalibracije. Obrada kamionske vage 200 ili više transakcija dnevno brzo akumulira mehaničko trošenje, pa čak i pogreška od 0,5% pri tom volumenu može rezultirati značajnim financijskim razlikama tijekom četvrtine.

Održavanje točnosti vage između događaja kalibracije

Kalibracija je događaj u određenom trenutku. Ono što se događa između kalibracija određuje koliko će dugo ta točnost trajati.

Za mala mjerila

• Čuvajte vagu u okruženju stabilne temperature. Izbjegavajte ga ostavljati u vozilu preko noći zimi — hladni ciklusi opterećuju ćeliju opterećenja i lemljene spojeve na tiskanoj ploči.
• Redovito čistite platformu. Čak i tanki sloj osušene tekućine na platformi može dodati mjerljivu masu ili izazvati mehaničko trenje.
• Zamijenite baterije proaktivno. Većina digitalnih vaga pokazuje pomak mjerenja u zadnjih 20% trajanja baterije, mnogo prije nego što se aktivira indikator niske baterije.
• Izvršite brzu provjeru nikla svaki tjedan ako se vaga koristi svakodnevno u bilo koju svrhu u kojoj je točnost važna.

Za kamionske vage

• Održavajte jamu (prostor ispod ploče vage) čistom i suhom. Stajaća voda nagriza mjerne ćelije i ožičenje u roku od nekoliko mjeseci.
• Pregledajte vijke branika i provjerite šipke jednom mjesečno. Labavi hardver uzrokuje mehaničko vezivanje koje se pokazuje kao nepravilna očitanja.
• Vodite dnevnik kalibracije. Dokumentirajte svaki posjet servisu, podešavanje i nepravilno očitavanje. Taj je dnevnik često potreban za certifikaciju legalnosti za trgovinu i neprocjenjiv je pri rješavanju problema koji se ponavljaju.
• Izbjegavajte vožnju preopterećenih vozila preko ljestvice. Ponavljano preopterećenje može trajno deformirati mjerne ćelije, koje su ocijenjene za određeno maksimalno sigurno opterećenje - obično 150% nazivnog kapaciteta vage prije nego nastane trajna šteta.
• Koristite referentno vozilo poznate težine na tjednoj ili mjesečnoj bazi za provjeru točnosti između posjeta profesionalnoj kalibraciji.

Pravni i financijski ulozi netočne kalibracije vage

Za mala mjerila, loša kalibracija znači netočne recepte ili nedosljedne dijelove proizvoda. Za kamionsku vagu ulozi su znatno veći.

Očitavanje vage kamiona 1% visoka na teretu od 40 000 funti precjenjuje težinu za 400 funti. U trgovini žitaricama, gdje se plaća po bušelu, a bušel kukuruza teži 56 funti, to znači otprilike 7 bušela - u vrijednosti od približno 28 dolara po 4,00 dolara po bušelu. U 100 dnevnih transakcija, ta greška u jednom postotnom bodu košta poljoprivrednika ili kupca 2800 USD dnevno. Tijekom sezone žetve od 90 dana, to je 252.000 dolara u krivo izmjerenom žitu.

Osim financijskih gubitaka, rad s nekalibriranom vagom legalnom za trgovinu zakonski je prekršaj. Kazne se razlikuju ovisno o državi, ali obično se kreću od 500 do 10.000 dolara po prekršaju , a ponovljeni prekršitelji mogu se suočiti s suspenzijom poslovne dozvole. U nekim državama inspektori za utege i mjere provode nenajavljene revizije, a neuspješna inspekcija može rezultirati zapečaćenjem vage i povlačenjem iz upotrebe dok je ovlašteni tehničar ne ispravi i ponovno ne potvrdi.

Za logističke tvrtke, vaga za kamione izvan tolerancije može proizvesti navode prekomjerne težine ako su tereti pušteni na temelju netočnih očitanja vage, budući da savezni zakon smatra pošiljatelja odgovornim za osiguranje da tereti ne prelaze zakonska ograničenja težine bez obzira na to što je njihova vaga prijavila.

Odabir pravog mjerila za vašu primjenu

Dio održavanja točnosti kalibracije počinje s opremom koja odgovara zadatku. Vaga dizajnirana za 200 g ne može se staviti u funkciju vaganja tereta od 2 kg i očekivati ​​da ostane točna. Isti princip vrijedi i na industrijskoj razini.

Usklađivanje kapaciteta s primjenom

Kao opće pravilo, koristite unutarnju vagu 10% do 90% svog nazivnog kapaciteta za najbolju točnost. Blizu dna svog raspona, vaga ima lošu rezoluciju u odnosu na opterećenje. Pri vrhu, mjerne ćelije su pod velikim mehaničkim opterećenjem i brže se troše. Za kamionsku vagu ocijenjenu na 80.000 funti, to znači da je optimalni radni raspon otprilike 8.000 do 72.000 funti — što prikladno pokriva većinu legalnih konfiguracija kamiona.

Kamionske vage s platformom nasuprot osovini

Kamionske vage s punom platformom važu cijelo vozilo u jednom prolazu, dajući najprecizniju bruto težinu vozila. Osovinske vage važu jednu po jednu grupu osovina i zbrajaju očitanja — korisno za prijenosne ili privremene instalacije, ali općenito manje precizno od platformske vage pune dužine, osobito kada se vozilo još uvijek kreće tijekom mjerenja. Osovinske vage zahtijevaju vlastiti postupak kalibracije i imaju različite zahtjeve tolerancije prema NIST priručniku 44.

Digitalni u odnosu na analogne indikatore

Moderne kamionske vage gotovo univerzalno koriste digitalne indikatore s internim analogno-digitalnim pretvaračima. Ovi sustavi nude prednosti uključujući bilježenje podataka, povezivanje sa softverom za upravljanje kamionom i elektroničku kalibraciju bez ručnih podešavanja raspona. Međutim, oni uvode svoje vlastite načine kvarova — programske greške, pogreške USB komunikacije i kvarovi na zaslonu koji se mogu zamijeniti s problemima kalibracije. Uvijek isključite probleme na razini indikatora prije nego što pretpostavite problem mjerne ćelije.

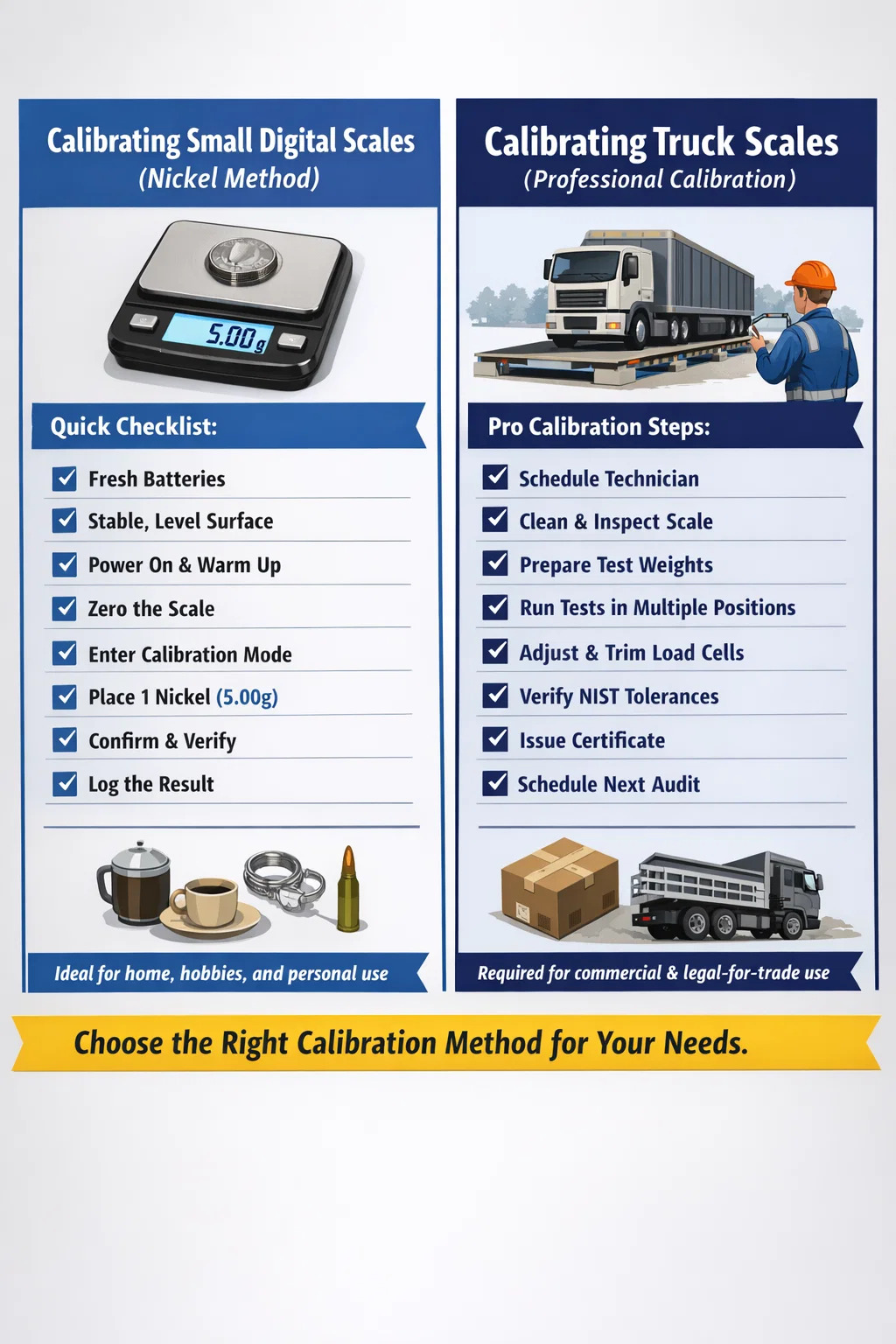

Kratka referenca: Kontrolni popis kalibracije za male vage i vage za kamione

Koristite odgovarajući popis za svoju vrstu vage prije i nakon kalibracije.

Mala digitalna vaga (metoda nikla)

1. Provjerite jesu li baterije svježe ili potpuno napunjene
2. Stavite na ravnu površinu bez vibracija
3. Uključite i pričekajte 3-5 minuta
4. Postavite vagu na nulu bez ičega na platformi
5. Unesite način kalibracije prema uputama proizvođača
6. Stavite jedan ili više američkih nikala (5,00 g svaki) u središte platforme
7. Potvrdite da vaga prihvaća kalibracijsku težinu
8. Provjerite s više poznatih utega u rasponu vage
9. Dokumentirajte datum i rezultat

Kamionska vaga (profesionalna kalibracija)

1. Zakažite ovlaštenog tehničara za vage ili državnog inspektora
2. Prije posjeta očistite podlogu i jamu
3. Vizualno pregledajte kontrolne poluge, vijke branika i kabele mjernih ćelija
4. Potvrdite da je firmver indikatora aktualan
5. Pripremite certificirane ispitne utege ili certificirano ispitno vozilo
6. Provedite ispitnu težinu na više mjesta na ploči
7. Po potrebi prilagodite trim ili raspon mjerne ćelije
8. Provjerite zadovoljavaju li svi položaji tolerancije NIST priručnika 44
9. Pribavite i arhivirajte potvrdu o kalibraciji
10. Zakažite sljedeći datum kalibracije i vidljivo ga postavite na vagu
