A vaga za vaganje je instrument koji se koristi za mjerenje mase ili težine predmeta uspoređujući ga s poznatim referentnim težinama ili putem elektroničkih senzora sile. U svojoj srži, vaga za vaganje radi na principu ravnoteže — bilo fizičkim balansiranjem tereta na suprotnim posudama ili elektroničkim otkrivanjem sile kojom teret djeluje. U industrijskim i komercijalnim okruženjima izraz " mosna vaga " se odnosi na sustav za vaganje velike platforme posebno dizajniran za vozila, tešku robu i rasute materijale i jedan je od najkritičnijih članova obitelji vaga.
Bilo da upravljate teretnim terminalom, pogonom za preradu žitarica ili jednostavno mjerite laboratorijske uzorke, razumijevanje što je vaga za vaganje — i odabir pravog tipa — izravno utječe na točnost, učinkovitost i profitabilnost.
Temeljni princip rada iza vage za vaganje
Svaka vaga za vaganje, bez obzira na veličinu ili primjenu, oslanja se na jedan od dva temeljna mehanizma:
- Mehanička ravnoteža: Dvije posude ovješene su o središnju zakretnu gredu. Kada se nepoznata masa postavi na jednu stranu, a kalibrirani referentni utezi na drugu, ravnoteža pokazuje izmjerenu vrijednost. Ovaj se dizajn koristio tisućama godina i još uvijek se koristi za precizan laboratorijski rad.
- Elektronička/digitalna vaga: Merna ćelija - obično mjerač naprezanja spojen na metalni element - deformira se pod opterećenjem. Ova deformacija mijenja električni otpor, koji se pretvara u precizno očitanje težine. Moderne mosne i platformske vage gotovo univerzalno koriste ovaj pristup.
Na točnost bilo koje vage za vaganje utječu čimbenici okoline kao što su temperaturne fluktuacije, vibracije, strujanje zraka i elektromagnetske smetnje. Vrhunski sustavi uključuju ugrađene algoritme kompenzacije za održavanje pouzdanih očitanja u svim uvjetima.
Glavne vrste vaga i njihova primjena
Svijet instrumenata za vaganje proteže se od submiligramskih analitičkih vaga do višeosovinskih vaga koje mogu podnijeti više od 200 tona. Svaka vrsta služi različitoj operativnoj svrsi.
Analitička vaga
Koriste se u laboratorijima i istraživačkim ustanovama, analitičke vage omogućuju čitljivost do 0,0001 g (0,1 mg) . Zatvoreni su u štitnike za propuh kako bi se uklonile smetnje kretanja zraka. Primjene uključuju farmaceutske formulacije, kemijska istraživanja i testiranje kontrole kvalitete.
Precizna vaga
S čitljivošću obično između 0,001 g i 0,1 g , precizne vage su radni konji u industrijskoj kontroli kvalitete, proizvodnji hrane i obrazovnim okruženjima. One nude širi raspon vaganja od analitičkih vaga bez žrtvovanja prevelike točnosti.
Platformska ljestvica
Dizajniran za vaganje većih predmeta u skladištima, otpremnim odjelima i maloprodajnim okruženjima. Platformske vage obično podnose opterećenja od 50 kg do 2.000 kg , što ih čini ključnim za vaganje paketa, provjere paleta i upravljanje zalihama.
Mosna vaga (vaga za vozila)
Mosna vaga je vrsta teške vage za vaganje postavljene u ravnini ili malo iznad razine tla za vaganje cijelih vozila i njihovih tereta. Standardne platforme za vagu kreću se od 8 metara do 24 metra u duljinu, s kapacitetima između 60 tona i 200 tona . Oni su ključni za rudarstvo, poljoprivredu, gospodarenje otpadom i logističke operacije.
Ždralova vaga
Ovješene o opremu za dizanje, kranske vage mjere teška opterećenja u pokretu — idealno za pogone za proizvodnju čelika, gradilišta i lučke terminale. Kapaciteti se kreću od 1 tona do preko 300 tona .
Ravnoteža vlage (halogen/infracrveno)
Posebna vaga za vaganje koja kombinira preciznu vagu s grijaćim elementom. Instrument mjeri težinu uzorka prije i nakon sušenja kako bi izračunao sadržaj vlage. Naširoko se koristi u preradi hrane, proizvodnji plastike i rukovanju poljoprivrednim žitaricama.
Usporedba vage: Kratak pregled ključnih specifikacija
Tablica u nastavku sažima primarne tehničke razlike među najčešće korištenim vrstama vaga, što vam pomaže da prepoznate pravi instrument za svoje potrebe.
Tablica 1: Usporedba uobičajenih tipova vaga prema kapacitetu, čitljivosti i uobičajenoj upotrebi | Vrsta | Tipični kapacitet | Čitljivost | Primarna industrija | Instalacija |
| Analitička vaga | Do 520 g | 0,0001 g | Farmacija / Lab | Benchtop |
| Precizna vaga | Do 30 kg | 0,01 g | Hrana / QC | Benchtop |
| Platformska ljestvica | 50 kg – 2.000 kg | 0,1 kg – 1 kg | Skladište / Maloprodaja | Montira se na pod |
| Mosna vaga | 60 t – 200 t | 20 kg – 50 kg | Rudarstvo / Logistika | U zemlji / na površini |
| Ždralova vaga | 1 t – 300 t | 0,5 kg – 10 kg | Čelik / luka | Suspendiran |

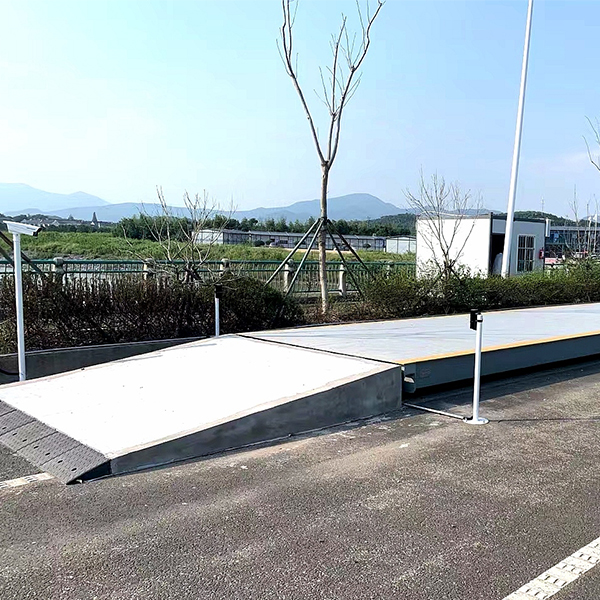

Što je mosna vaga i kako se razlikuje od ostalih vaga
A mosna vaga je u biti prevelika platformska vaga za vaganje ugrađena u tlo ili postavljena na tlo, projektirana za hvatanje zajedničke težine vozila i njegovog tereta. Izraz se najčešće susreće u industrijama rasute robe — kamenolomima, poljoprivredi, recikliranju i lučkoj logistici — gdje pojedinačne pošiljke mogu težiti desetke tona.
Za razliku od stolne ili podne vage, sustav mosne vage obično uključuje:
- Čelična ili betonska platforma koja se proteže preko cijelog međuosovinskog razmaka vozila
- Višestruke mjerne ćelije — često 4 do 8 — smještene ispod uglova palube i nosača srednjeg raspona
- Razvodna kutija koja zbraja signale svih mjernih ćelija
- Indikator težine ili terminal, često s pisačem, skenerom crtičnog koda ili mrežnom vezom
- Dodatne automatizirane značajke: ANPR (automatsko prepoznavanje registarskih pločica) kamere, signali semafora, interkom sustavi i softver za daljinsko upravljanje podacima
Bruto težina vozila određuje se oduzimanjem tare težine (praznog kamiona) od očitane bruto težine. Ova metoda "bruto minus tara" standardni je radni postupak na svakoj mosnoj vagi diljem svijeta i podupire točnost naplate za transakcije rasutog materijala.
200 t Maksimalni kapacitet mostne vage za višeosovinske platforme
24 m Najduža standardna duljina palube mostne vage
20 kg Tipično povećanje čitljivosti mostne vage
Ključne komponente koje vagu čine točnom
Točnost vage za vaganje nije samo jedna značajka — ona je rezultat ispravnog rada svih komponenti zajedno. Evo što je najvažnije:
01
Merne ćelije
Srce svake elektronske vage za vaganje. Merne ćelije pretvaraju mehaničku silu u električni signal. Merne ćelije za mjerenje naprezanja daleko su najčešće. Visokokvalitetna mjerna ćelija imat će klasu točnosti C3 ili bolju (kako je definirano standardima OIML), nelinearnost ispod 0,02% i ocjenu zaštite od IP67 ili IP68 za otpornost na vodu i prašinu — što je bitno za instalacije na mostnoj vagi na otvorenom.
02
Indikator/kontroler težine
Indikator prima milivoltni signal od mjerne ćelije, pojačava ga i pretvara u digitalno očitanje, primjenjuje kalibraciju raspona i nule i prikazuje težinu. Moderni indikatori podržavaju digitalne komunikacijske protokole uključujući RS-232, RS-485, Modbus RTU/TCP i Ethernet/IP za integraciju u ERP i sustave upravljanja skladištem.
03
Struktura platforme ili palube
Za mosnu vagu, ploča platforme mora biti dovoljno kruta da ravnomjerno raspodijeli teret vozila na sve mjerne ćelije. Konstrukcijski čelični dizajni s I-gredom ili kutijastim presjekom su standardni. Betonske palube nude dulji vijek trajanja površine u okruženjima s visokom abrazivnošću poput kamenoloma agregata. Platforma također mora rukovati učinci dinamičkog opterećenja — dodatni stres uzrokovan vozilima koja se brzo kreću na vagu.
04
Kalibracijski utezi
Kalibracija uspostavlja odnos između neobrađenog signala mjerne ćelije i stvarne težine. Za mosnu vagu, kalibracija zahtijeva certificirane ispitne utege od najmanje 10% maksimalnog kapaciteta vage — što znači da mosna vaga od 100 tona treba najmanje 10 tona sljedivih ispitnih utega. Kalibraciju treba izvršiti nakon instalacije, nakon bilo kakvog popravka i u redovitim intervalima ovisno o učestalosti korištenja.
05
Upravljanje softverom i podacima
Moderne mosne vage i industrijske vage sve su više umrežene. Softverske platforme bilježe evidenciju transakcija, generiraju karte, proizvode izvješća o korištenju i automatski označavaju preopterećena vozila. Sustavi povezani s oblakom omogućuju praćenje pokazatelja performansi mostne vage u stvarnom vremenu — uključujući izlaznu ravnotežu mjerne ćelije, pomak nule i povijest kalibracije — bez potrebe za osobljem na licu mjesta.
Industrije koje se svakodnevno oslanjaju na vage i mosne vage
Tehnologija vaganja prožima gotovo svaki sektor gospodarstva. U nastavku je bliži pogled na industrije u kojima su vage za vaganje – posebno mostne vage – ključna infrastruktura.
Rudarstvo i vađenje kamena
Rudarske operacije koriste mostne vage za praćenje tonaže izvađenog materijala koji napušta gradilište. Točni podaci o težini ključni su za izračun tantijema, optimizaciju korisne nosivosti kamiona i sigurnosnu usklađenost. Tipični otvoreni rudnik ugljena može prerađivati stotine transakcija vaganja dnevno , a svaka transakcija predstavlja desetke tisuća dolara materijalne vrijednosti.
Poljoprivreda i rukovanje žitaricama
Silosi za žitarice, tovilišta i trgovci robom ovise o platformskim vagama i mostnim vagama za mjerenje isporuka i odlazaka žitarica. Plaćanja usjeva izračunavaju se izravno iz karata za vagu, tako da čak i pogreška od 0,5% na isporuci od 30 tona na 400 USD po toni iznosi odstupanje od 60 USD po kamionu — što dovodi do značajnog financijskog utjecaja tijekom sezone žetve.
Gospodarenje otpadom i recikliranje
Transferne stanice i odlagališta koriste mostne vage za naplatu kupcima na temelju tonaže odloženog otpada. Postrojenja za reciklažu važu dolazni otpadni metal, papir i plastiku, zatim važu odlazeće balirane proizvode kako bi izračunali prinos materijala. Podaci mostne vage također podržavaju ekološka izvješća o stopama preusmjeravanja otpada.
Logistika i cestovni promet
Preopterećeni kamioni uzrokuju nerazmjernu štetu na cestama — jedno vozilo koje premašuje ograničenje težine osovine za 20% može uzrokovati istu štetu kao 40.000 automobila prolazeći kroz istu točku. Podaci mostne vage na objektima za utovar osiguravaju kretanje vozila unutar zakonskih ograničenja osovine, štiteći i infrastrukturu i prijevoznika od kazni.
Prerada hrane i pića
Doziranje sastojaka, kontrola porcija i usklađenost s receptima ovise o točnim vagama. Pekara koja proizvodi 50 000 jedinica dnevno, pri čemu svaki kruh treba težiti 400 g, mora održavati točnost vaganja unutar nekoliko grama kako bi kontrolirala troškove sirovina. Kontrolne vage — brze automatske vage za vaganje integrirane u proizvodne linije — mogu obraditi preko 200 predmeta u minuti dok odbija proizvode izvan tolerancije.
Farmaceutska proizvodnja
Aktivni farmaceutski sastojci (API) važu se u submiligramskim razinama na analitičkim vagama tijekom formulacije. Tolerancije su stroge: serija u kojoj svaka tableta odstupa za više od 5% od ciljne težine ne prolazi kontrolu kvalitete. Proizvođači lijekova vode detaljnu evidenciju vaganja kao dio dokumentacije o usklađenosti s dobrom proizvođačkom praksom (GMP).
Proizvodnja čelika i metala
Čeličane i ljevaonice koriste kombinaciju kranskih vaga, podnih vaga i mostnih vaga za praćenje protoka metala kroz proizvodni ciklus. Otpad se važe na prijemu, rastaljeni metal se važe preko vage s dizalicom tijekom lijevanja, a gotovi koluti se važu prije otpreme. Kranske vage u ovom okruženju mogu podnijeti prekoračenje pojedinačnih dizanja 100 tona .
Kako odabrati pravu vagu za vaš rad
Odabir odgovarajućeg instrumenta za vaganje ovisi o usklađivanju specifikacija instrumenta s radnim zahtjevima. Provjera sljedećih razmatranja po redu će učinkovito suziti vaše mogućnosti.
- Definirajte zahtjeve za maksimalnim opterećenjem i rezolucijom. Kapacitet vage mora premašiti vaše najveće očekivano opterećenje za najmanje 20% kao sigurnosnu marginu. Razlučivost (čitljivost) treba uskladiti s preciznošću koju vaš proces zahtijeva — nema operativne koristi od plaćanja čitljivosti od 0,1 g ako vašoj aplikaciji treba samo 1 g preciznosti.
- Procijenite fizičko okruženje. Hoće li vaga biti izložena vlazi, kemikalijama, ekstremnim temperaturama ili eksplozivnim atmosferama? Vanjske mosne vage zahtijevaju mjerne ćelije i kućišta otporna na vremenske uvjete. Vage za preradu hrane trebaju konstrukciju od nehrđajućeg čelika i punu mogućnost pranja (IP69K ocjena). Oprema s oznakom ATEX obavezna je u opasnim područjima kao što su mlinovi za brašno, skladišta goriva i kemijska postrojenja.
- Razmotrite zahtjeve za propusnost i brzinu. Statička mosna vaga može obraditi vozilo za manje od 60 sekundi za vještog operatera. Kamenolomima visoke propusnosti možda će trebati dvije mosne vage koje rade u tandemu kako bi se izbjegla uska grla u redu čekanja. Kontrolne vage proizvodne linije moraju odgovarati brzini pokretne trake, koja može prelaziti 120 metara u minuti.
- Odrediti integracijske zahtjeve. Treba li vaga za vaganje komunicirati s ERP sustavom, platformom za upravljanje voznim parkom ili sustavom za upravljanje laboratorijskim informacijama (LIMS)? Provjerite koje komunikacijske protokole indikator podržava prije kupnje.
- Procijenite ukupni trošak vlasništva. Kupoprodajna cijena samo je jedan dio jednadžbe. Uzmite u obzir troškove instalacije (instalacija mosne vage postavljene u jamu može koštati koliko i sama oprema), godišnje održavanje, troškove kalibracije i financijski učinak zastoja ako vaga zakaže tijekom vršnog rada.
Održavanje vage za dugoročnu točnost
Čak će i najpreciznije specificirana vaga za vaganje zalutati ili otkazati ako se ne održava pravilno. Strukturirani program održavanja štiti i točnost i dugovječnost opreme.
D
Dnevne provjere
- Prije prve uporabe balansirajte na nulu s praznom platformom
- Provjerite ima li na zaslonu kodova grešaka ili neuobičajenih očitanja
- Pregledajte ima li na površini platforme krhotina, posebno na mostnim vagama
- Provjerite zalihu papira pisača i kvalitetu ispisa ulaznica
W
Tjedne provjere
- Izvršite provjeru raspona pomoću poznate ispitne težine
- Provjerite ima li oštećenja ili vlage u kabelima mjernih ćelija i razvodnoj kutiji
- Provjerite jesu li sve pristupne rampe slobodne i neoštećene na mostnim vagama
- Pregledajte podatke o nedavnim transakcijama radi odstupanja koja mogu ukazivati na grešku mjerne ćelije
M
Mjesečno / tromjesečno
- Očistite točke postavljanja mjerne ćelije i provjerite ima li korozije
- Pregledajte konstrukcijske zavare i betonske okvire na pukotine (mosna vaga)
- Napravite sigurnosnu kopiju podataka transakcije mostne vage
- Testirajte sve funkcije indikatora uključujući komunikacijske priključke
A
Godišnja kalibracija
- Potpuna kalibracija pomoću sljedivih ispitnih utega u cijelom radnom rasponu
- Kutno ispitivanje opterećenja za platformske vage za provjeru ravnomjernog doprinosa mjerne ćelije
- Ispitivanje ponovljivosti i histereze na više točaka opterećenja
- Izdajte ažurirane zapise kalibracije i ažurirajte parametre kalibracije indikatora
Dobro održavana mosna vaga obično ima vijek trajanja od 20 do 30 godina za konstrukcijsku platformu i 10 do 15 godina za mjerne ćelije, pod uvjetom da su zaštićene od prodora vode i preopterećenja. Zamjena mjernih ćelija najčešći je zadatak održavanja i često se može izvesti bez isključivanja mosne vage iz upotrebe na dulja razdoblja.
Uobičajena pitanja o vaganju
Koja je razlika između vage i vage za vaganje?
Izrazi se često koriste kao sinonimi. Tehnički, "vaga" se odnosi na instrument koji uspoređuje nepoznatu masu s referentnom masom, dok "vaga" mjeri težinu (silu uslijed gravitacije) izravno pomoću opruge ili mjerne ćelije. U suvremenoj upotrebi, oba pojma opisuju instrumente koji pokazuju očitanje mase u gramima, kilogramima ili tonama. Mosna vaga se uvijek klasificira kao vaga, a ne kao prava vaga, budući da mjeri gravitacijsku silu preko mjernih ćelija.
Koliko je točna mosna vaga?
Dobro postavljena i kalibrirana mosna vaga obično će postići točnost od plus-minus 20 kg na teret od 100 tona — ekvivalentno 0,02% pune skale. OIML instrumenti klase točnosti III, pod koje spada većina komercijalnih mosnih vaga, dopuštaju maksimalnu dopuštenu pogrešku od 0,5 podjela ljestvice pri malim opterećenjima i 1,0 podjeljaka pri velikim opterećenjima nakon ugradnje. Redovita kalibracija održava ljestvicu unutar ovih tolerancija.
Može li temperatura utjecati na vagu?
Da. Većina mjernih ćelija ima a temperaturni koeficijent — mala promjena u izlazu po stupnju Celzijusa promjene temperature. Za visokokvalitetnu industrijsku mjernu ćeliju, to može biti samo 0,001% pune ljestvice po stupnju. Preko raspona vanjske temperature od 40 stupnjeva (od -10°C do 30°C), to bi moglo dovesti do pogreške od 0,04%. Vrhunske mosne vage uključuju mjerne ćelije s kompenziranom temperaturom i automatsko praćenje nule kako bi se ovaj učinak smanjio.
Koliko često treba kalibrirati vagu?
Za industrijske vage za vaganje koje se koriste u komercijalnim transakcijama — uključujući mosne vage koje se koriste za naplatu robe — učestalost kalibracije ovisi o intenzitetu uporabe i lokalnim zahtjevima. Obrada mosnih vaga velike količine više od 100 vozila dnevno treba imati provjeru kalibracije najmanje svakih šest mjeseci. Instalacije male količine mogu se kalibrirati jednom godišnje. Analitičke vage u laboratorijskim postavkama treba kalibrirati prije svake uporabe s unutarnjim ili vanjskim kalibracijskim utezima.
Koja je najveća težina koju vaga može izmjeriti?
Ne postoji teorijski maksimum. Najveće vage ikad konstruirane uključuju željezničke vage i sustave za vaganje brodova. Najveća komercijalno dostupna mostna vaga za kamione podnosi do 200 tona za standardna cestovna vozila. Specijalne rudarske mosne vage dizajnirane za vučne kamione ultra-klase — kao što je Caterpillar 797F s bruto težinom vozila od 687 tona — projektirane su po narudžbi prema specifikacijama pojedinačnih lokacija.
Odabir prave vage za vaganje počinje razumijevanjem vašeg tereta
Vaga za vaganje nije samo robni instrument — to je mjerni sustav čija točnost ima izravne financijske i operativne posljedice. Bez obzira birate li analitičku vagu za farmaceutski laboratorij, platformsku vagu za užurbano skladište ili mostnu vagu za kamenolom ili logističko skladište, proces odabira trebao bi biti vođen kapacitetom, klasom točnosti, ekološkim ocjenama, zahtjevima za protok i ukupnim troškom vlasništva.
Mosne vage zauzimaju jedinstven položaj u obitelji vaga jer su istovremeno najveći, najtrajniji i komercijalno najposljedičniji instrumenti u širokoj upotrebi. A transakcija pojedinačne vage može predstavljati osnovu za naplatu za pošiljku vrijednu desetke tisuća dolara, čineći integritet kalibracije i rutinsko održavanje obvezama o kojima se ne može pregovarati, a ne izborne najbolje prakse.
Usklađivanjem pravog instrumenta s pravom aplikacijom — i njegovim pravilnim održavanjem tijekom njegovog životnog vijeka — operateri u svakoj industriji mogu postići točnost, pouzdanost i integritet podataka koje zahtijeva moderna trgovina.
