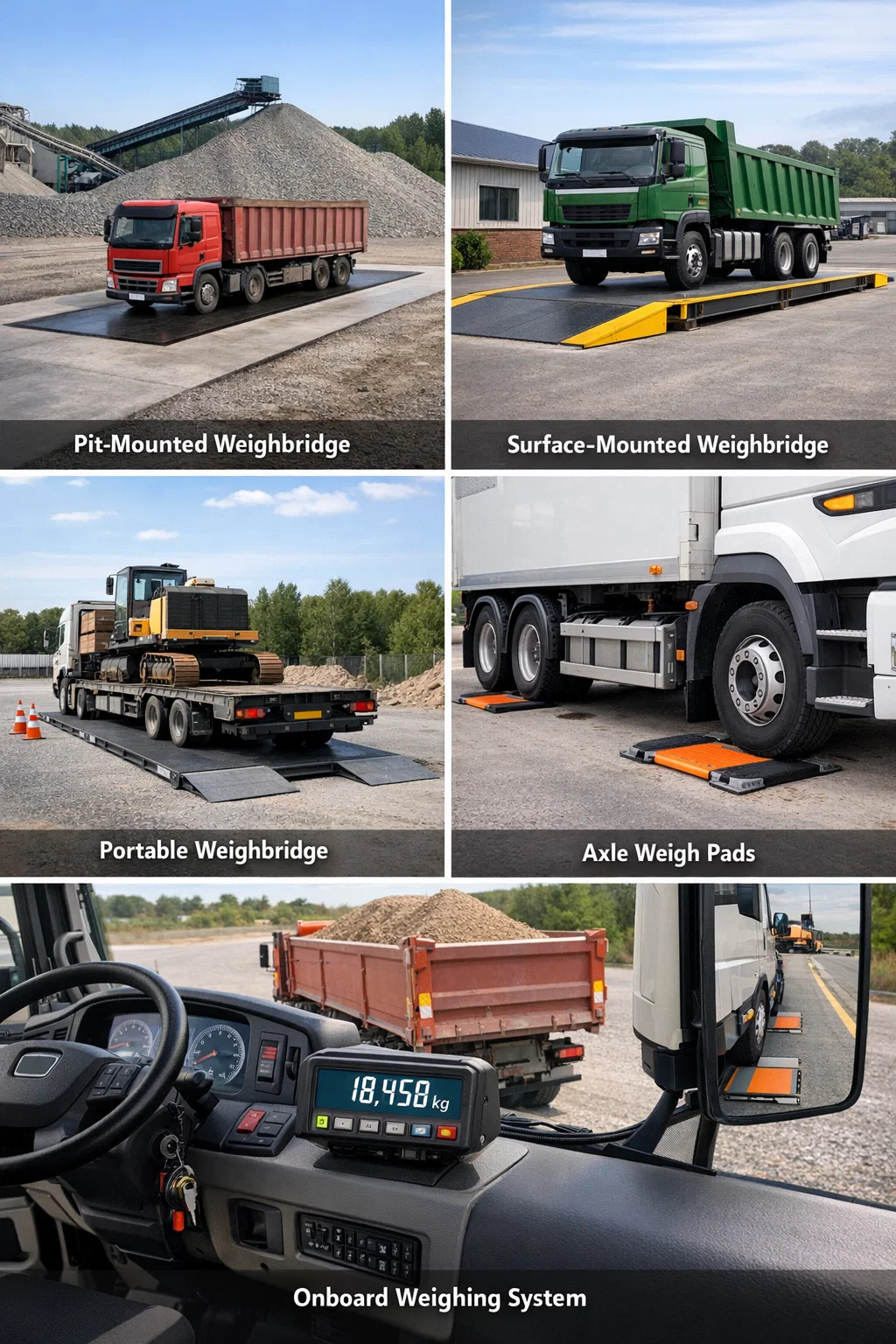

Koje su različite vrste mosnih vaga?

Mosne vage — koje se nazivaju i kamionske vage ili sustavi za vaganje osovina — dolaze u nekoliko različitih tipova, od kojih je svaki projektiran za određena okruženja, nosivosti i operativne potrebe. Glavne vrste mosnih vaga su na jamama, na površini (bez jama), prijenosne, osovinske vage i sustavi za vaganje na brodu. Odabir pogrešne vrste može rezultirati skupim netočnostima, strukturalnim problemima ili neusklađenosti s propisima, stoga je razumijevanje razlika ključno prije bilo kakve odluke o kupnji ili ugradnji.

Moderne mosne vage mogu podnijeti opterećenja vozila u rasponu od nekoliko tona do preko 200 tona, a upotrebljavaju se u industrijama uključujući rudarstvo, poljoprivredu, logistiku, upravljanje otpadom, građevinarstvo i proizvodnju. Globalno tržište kamionskih vaga procijenjeno je na približno 1,2 milijarde USD u 2023 i predviđa se da će stalno rasti, odražavajući ključnu ulogu koju točno mjerenje težine igra u trgovini, usklađenosti i operacijama.

Montiran u jamu Mosne vage

Mostne vage postavljene u jamu postavljaju se u betonsku jamu tako da platforma za vaganje leži u ravnini s okolnom razinom tla. Vozila ulaze na ljestvicu bez nailaženja na rampe ili povišene rubove, čineći prilaz i izlazak besprijekornim. Ovaj dizajn je posebno čest u stalnim objektima s velikim prometom kao što su kamenolomi, luke, silosi za žitarice i stanice za prijenos otpada.

Konstrukcija i mjerne ćelije

Platforma mostne vage nalazi se na nizu kompresijskih ili posmičnih mjernih ćelija postavljenih na dnu jame. Većina instalacija u jamama koristi između četiri i osam mjernih ćelija, ovisno o duljini palube. Standardne mostne vage u komercijalnom prijevozu obično su 18 metara dužine i 3 metra širine , za prihvat zglobnih kamiona i teških teretnih vozila do 60 tona ili više.

Prednosti i ograničenja

• Glatko prilaženje vozila — nisu potrebne rampe, smanjujući rizik od oštećenja vozila ili oklijevanja vozača
• Estetska integracija — platforma se nalazi u ravnini s površinom dvorišta, održavajući tlocrt čistim
• Prikladno za visokofrekventne operacije vaganja, često bilježeći stotine transakcija dnevno
• Veći troškovi ugradnje zbog građevinskih radova — iskop, oblikovanje i hidroizolacija jame mogu povećati 20% do 40% na ukupne troškove projekta u usporedbi s nadgradnim alternativama
• Odvodnja je uporan izazov održavanja; nakupljanje vode u jami može korodirati mjerne ćelije i elektroniku ako se ne upravlja pravilno
• Premještanje je iznimno teško nakon postavljanja — to su u biti trajne strukture

Jamske vage tradicionalni su izbor u Ujedinjenom Kraljevstvu i velikom dijelu Europe, posebno u uspostavljenim postrojenjima za preradu agregata i otpad. Mnoge lokalne vlasti i regulatorna tijela koriste ih za legalne aplikacije prema zakonima o težinama i mjerama.

Nadgradne (bez jame) mosne vage

Površinski montirane vage, koje se često nazivaju i vagama bez jame, postavljaju se izravno na pripremljenu betonsku podlogu na razini tla. Vozila pristupaju platformi preko prilaznih rampi pod kutom na svakom kraju. Ovaj dizajn je stekao značajnu popularnost tijekom posljednja dva desetljeća jer izbjegava skupe i dugotrajne građevinske radove povezane s izgradnjom jame.

Zahtjevi za instalaciju i temelje

Mosna vaga bez jame zahtijeva ravnu, armiranobetonsku podlogu umjesto jame. Dubina temelja obično je manja — oko 200 do 300 mm armiranog betona — u usporedbi s 1,5 do 2 metra dubine potrebne za ugradnju u jamu. To se izravno pretvara u niže troškove temeljnih radova i brže puštanje u pogon. Vrijeme ugradnje za mostnu vagu bez jame često je dva do tri dana, u usporedbi s jednim do dva tjedna za instalaciju s jamom.

Kada odabrati mostnu vagu bez jama

Nadzemne mosne vage su pravi izbor kada:

• Nalazište ima visok nivo podzemne vode, zbog čega je duboko iskopavanje nepraktično ili skupo
• Operaciju će možda trebati preseliti u budućnosti — palube bez jama mogu se podići i premjestiti odgovarajućom opremom
• Proračunska ograničenja čine opsežne građevinske radove nepoželjnima
• Lokacija se nalazi na kontaminiranom tlu gdje bi iskopavanje jame pokrenulo složene ekološke propise

Kompromis je u tome što prilazne rampe za vozila stvaraju malu promjenu u nagibu što može uzrokovati probleme s vrlo nisko postavljenim vozilima ili prikolicama. Visina rampe obično je 400 do 600 mm, a prilazni kut mora biti dovoljno postupan kako bi se izbjeglo uzemljenje. Unatoč tome, mostne vage bez jama sada čine većinu novih instalacija mostnih vaga na mnogim tržištima.

Prijenosne i modularne mosne vage

Prijenosne mosne vage dizajnirane su za mjesta koja zahtijevaju mjerenje težine bez stalne instalacije. Obično su modularni — sastavljeni od isprepletenih dijelova koji se mogu spojiti u platformu za vaganje pune dužine, zatim se rastavljaju i transportiraju na drugo mjesto. Neki prijenosni modeli montirani su na prikolicu radi brzog postavljanja.

Tipične primjene

• Privremena gradilišta — praćenje isporuke materijala ili uklanjanja otpada bez ulaganja u trajnu strukturu
• Provjere provedbe i usklađenosti — službe za ceste koriste prijenosne osovinske vage i prijenosne mostne vage pune dužine tijekom kampanja pregleda na cesti
• Poljoprivredna sezonska uporaba — raspoređeni u vrijeme žetve za vaganje kamiona za žito i uklonjeni tijekom ostatka godine
• Udaljene ili privremene operacije rudarenja gdje izgradnja stalne infrastrukture nije ekonomski isplativa
• Najam i iznajmljivanje — tvrtke mogu iznajmiti prijenosne mosne vage za kratkoročne projekte uz djelić cijene stalne instalacije

Točnost i kapacitet

Prijenosne mosne vage i dalje moraju ispunjavati zakonske zahtjeve točnosti ako se koriste za trgovinu. U Ujedinjenom Kraljevstvu legalne prijenosne mosne vage provjerene su prema Direktivi o neautomatskim vagama (NAWI). Klasa točnosti obično je OIML klasa III, s najvećim dopuštenim pogreškama od 0,5% do 1% primijenjenog opterećenja. Kapaciteti se kreću od 30 do 80 tona za većinu komercijalnih prijenosnih modela, iako postoje verzije za teške uvjete rada do 150 tona.

Jedno ograničenje prijenosnih mosnih vaga je da zahtijevaju razumno ravnu i čvrstu površinu za točna očitanja. Meko tlo ili značajni nagibi mogu utjecati na izvedbu mjerne ćelije i rezultirati pogreškama. Neki operateri koriste čelične podloge ispod mjernih ćelija za raspodjelu težine i poboljšanje stabilnosti.

Osovinske mosne vage i sustavi s više platformi

Osovinska vaga (koja se naziva i osovinska vaga ili osovinska vaga) kratka je platforma za vaganje koja mjeri težinu jedne ili dvije osovine odjednom, umjesto bruto težine vozila u jednom prolazu. Očitanja pojedinačnih osovina zatim se zbrajaju kako bi se dobila ukupna težina vozila. Oni se ponekad nazivaju uređajima za "vaganje u pokretu" kada se vozilo kreće ili statičnim osovinskim vagama kada se vozilo zaustavi na svakoj podlozi u nizu.

Statičke osovinske vage

Vage sa statičnim osovinama zahtijevaju od vozača da se zaustavi sa svakom osovinom ili skupinom osovina postavljenom na platformu. Nakon očitanja, vozilo se pomiče naprijed kako bi postavilo sljedeću grupu osovina. Kompletan proces vaganja uključuje višestruka zaustavljanja. Iako ova metoda dobro funkcionira za provjeru sukladnosti, potrebno je tri do pet minuta po vozilu , što ga čini neprikladnim za operacije velike propusnosti.

Sustavi vaganja u pokretu (WIM).

Sustavi vaganja u kretanju koriste senzore ugrađene u površinu ceste za bilježenje osovinskih opterećenja dok vozila prolaze normalnom brzinom putovanja — ponekad i do 80 km/h. WIM senzori uključuju ploče za savijanje, kvarcne piezo senzore i polimerne piezo kabele. Tehnologija omogućuje kontinuirano praćenje prometa bez zaustavljanja vozila, što je čini neprocjenjivom za službe za ceste koje upravljaju ograničenjima opterećenja mostova i trošenjem kolnika.

WIM sustavi obično se ne koriste sami kao legalni uređaji za vaganje, ali instalacije WIM-a s prethodnim odabirom označavaju preteška vozila za preusmjeravanje na statičnu mosnu vagu radi potvrđenog mjerenja. Ovaj tijek rada može smanjiti vrijeme nadzora provedbe do 70% automatskim odabirom usklađenih vozila.

Konfiguracije mosne vage s više platformi

Neke operacije zahtijevaju vaganje vrlo dugih vozila - cestovnih vlakova ili intermodalnih kombinacija dužih od 25 metara - koja se ne mogu smjestiti na jednu standardnu palubu. Mosne vage s više platformi povezuju dvije ili više neovisnih platformi za vaganje. Svaka platforma povezana je sa središnjim indikatorom, a ukupna bruto težina je zbroj svih očitanja platforme uzetih istovremeno. Ova konfiguracija je uobičajena u australskim i južnoafričkim rudarskim i poljoprivrednim mjestima gdje su kombinacije cestovnih vlakova standardne.

Ugrađeni sustavi za vaganje

Ugrađeni sustavi za vaganje nisu tradicionalne mostne vage u smislu da ne zahtijevaju vozilo za vožnju na fiksnu platformu. Umjesto toga, mjerne ćelije ili senzori tlaka integrirani su u samo vozilo — obično montirani na osovinu, ovjes ili karoseriju — i mjere teret koji se nosi u stvarnom vremenu. Ponekad se nazivaju vagama montiranim na vozilu ili ugrađenim vagama.

Kako rade

Uobičajene tehnologije vaganja na brodu uključuju:

• Nadzor tlaka zračnog ovjesa — mjeri tlak zračnog jastuka koji je u korelaciji s opterećenjem; uobičajeno na teškim teretnim vozilima sa zračnim ovjesom
• Senzori igle opterećenja — integriran u točke ugradnje ovjesa ili sedla za mjerenje posmične sile od opterećenja
• Sustavi temeljeni na mjeračima naprezanja — senzori spojeni na okvir vozila ili osovinu mjere naprezanje uzrokovano opterećenjem
• Hidraulički senzor opterećenja — koristi se na viličarima i utovarivačima, mjeri tlak hidrauličke tekućine za određivanje podignutog tereta

Primjena u gospodarenju otpadom i gradnji

Vaganje u vozilu široko je rasprostranjeno u vozilima za sakupljanje otpada, gdje ih općine koriste za bilježenje težine otpada prikupljenog od svakog kućanstva ili komercijalnog korisnika. Neke lokalne vlasti u Ujedinjenom Kraljevstvu koristile su podatke o vaganju na brodu za provedbu shema naplate komercijalnog otpada prema težini. U građevinarstvu, bageri i damperi opremljeni ugrađenim vagama omogućuju operaterima praćenje korisnog tereta po ciklusu bez vraćanja na fiksnu mosnu vagu, poboljšavajući učinkovitost utovara za 10% do 20% u tipičnim zemljanim radovima.

Ograničenja točnosti glavni su nedostatak. Većina ugrađenih sustava postiže točnost od ±1% do ±3% , u usporedbi s ±0,1% ili boljim za dobro kalibriranu statičku mosnu vagu. To ih čini neprikladnima za pravne svrhe u većini jurisdikcija, iako su izvrsni za operativno upravljanje i sprječavanje preopterećenja.

Čelične palube naspram betonskih palubnih vaga

Bez obzira je li mostna vaga postavljena na jamu ili bez jame, sama paluba može biti izrađena od čelika ili armiranog betona. Ova razlika je iznimno važna za dugoročne troškove, trajnost i zahtjeve održavanja.

Betonske palubne vage sve se više preferiraju za trajne instalacije u zahtjevnim okruženjima kao što su tvornice gotovih betonskih smjesa, kemijski radovi i postrojenja za otpad, gdje bi kiseline, lužine i jaka abrazija brzo degradirali čeličnu palubu. Čelične platforme ostaju standard za prijenosne i modularne primjene gdje su težina i jednostavnost transporta prioriteti.

Tehnologija mjernih ćelija u modernim mosnim vagama

Vrsta mjerne ćelije koja se koristi u mosnoj vagi izravno utječe na točnost, zahtjeve održavanja i dugovječnost. Sve moderne mosne vage koriste elektroničke mjerne ćelije, ali specifični dizajn ćelija razlikuje se ovisno o primjeni.

Kompresijske mjerne ćelije

Kompresijske mjerne ćelije najčešći su tip koji se koristi u mostnim vagama. Paluba se oslanja izravno na ćelije, koje se sabijaju kako se opterećenje povećava. Robusni su, kompaktni i dobro prilagođeni aplikacijama velikog kapaciteta. Tipični kapaciteti kreću se od 30 do 150 tona po ćeliji. Dostupne su hermetički zatvorene verzije od nehrđajućeg čelika za korozivna ili mokra okruženja.

Merne ćelije smične grede

Ćelije posmične grede naširoko se koriste u mostnim vagama bez jama i na površini. Ćelija je fiksirana na jednom kraju i opterećena na drugom, generirajući silu smicanja mjerenu mjeračima naprezanja spojenim na gredu. Nude izvrsnu točnost i relativno su neosjetljivi na opterećenje izvan središta — važna značajka kada osovine vozila nisu uvijek savršeno centrirane na platformi.

Digitalne mjerne ćelije i pametno vaganje

Digitalne mjerne ćelije pretvaraju analogni signal mjerača naprezanja u digitalni izlaz na samoj ćeliji, umjesto na indikatoru. Ovo značajno smanjuje degradaciju signala tijekom dugih kabela i čini svaku ćeliju zasebno adresiranom. Instalateri mogu dijagnosticirati koja određena ćelija ima lošu izvedbu bez uklanjanja ploče. Integracija sa softverom za upravljanje mostnom vagom — uključujući platforme temeljene na oblaku koje bilježe svaku transakciju s vremenskom oznakom, registracijom vozila i slikom — jednostavna je s mrežama digitalnih stanica. Neki sustavi sada koriste bežične digitalne mjerne ćelije, potpuno eliminirajući kabele i pojednostavljivanje rekonstrukcija postojećih jama.

Odabir mosne vage: ključni čimbenici za procjenu

Uz toliko dostupnih vrsta mosnih vaga, odabir prave konfiguracije zahtijeva jasnu procjenu mjesta, radnog opterećenja, regulatornog okruženja i proračuna. Sljedeći čimbenici trebaju biti riješeni prije specificiranja bilo kakve instalacije mosne vage.

Količina i propusnost prometa

Mjesta koja vagaju više od 100 vozila dnevno imaju značajne koristi od automatiziranog prepoznavanja registarskih pločica (ANPR), rada vaga bez posade i sustava kontrole semafora. Operacije velikog volumena kao što su kamenolomi agregata i stanice za prijenos otpada rutinski obrađuju 200 do 400 transakcija dnevno i zahtijevaju robusne sustave s brzim odgovorom s minimalnom ručnom intervencijom.

Zakonski zahtjevi za trgovinu

Ako se mosna vaga koristi kao osnova za fakturiranje - na primjer, naplaćivanje kupaca po toni prodanog materijala - mora se verificirati kao instrument legalan za trgovinu. U Ujedinjenom Kraljevstvu to znači odobrenje prema Zakonu o utezima i mjerama iz 1985. i provjeru od strane službenika za trgovinske standarde ili ovlaštenog verifikatora. Mosna vaga mora postići traženu klasu točnosti i mora se ponovno verificirati u redovitim intervalima (obično svake dvije godine za teške industrijske primjene). Ne ispunjavaju sve vrste mosnih vaga — trajne statične mosne vage puno je lakše certificirati od prijenosnih ili ugrađenih sustava.

Uvjeti na gradilištu i zemljišni uvjeti

Mjesta s visokim podzemnim vodama, plitkom podlogom ili kontaminiranim tlom koje se ne može iskopati isključit će mostne vage s jamama i dati prednost alternativama bez jame ili prijenosnim alternativama. Nosivost tla mora procijeniti građevinski inženjer prije određivanja dimenzija temelja — neadekvatni temelji vodeći su uzrok oštećenja mjernih ćelija i netočnih očitanja tijekom vremena.

Vrste i duljine vozila

Najduže vozilo za koje se očekuje da će koristiti mosnu vagu određuje minimalnu duljinu platforme. Standardni britanski zglobni kamion dugačak je do 18,75 metara , što znači da platforma i prilazna zona zajedno moraju to prihvatiti, a da vozilo ne visi nad platformom za vaganje. Za operacije primanja izmjenjivih karoserija, B-vlakova ili europskih mega-prikolica, mogu biti potrebne duljine platformi od 20 do 24 metra. Mosna vaga koja je prekratka dat će netočna očitanja jer dio težine vozila počiva na prilaznoj rampi ili okolnom tlu, a ne na mjernim ćelijama.

Zahtjevi za okoliš i opasna područja

Mosne vage u pogonima za preradu hrane, kemijskim postrojenjima ili zonama prema ATEX-u (gdje mogu biti prisutne eksplozivne atmosfere) zahtijevaju posebno određene mjerne ćelije i indikatore. Merne ćelije s oznakom ATEX koriste svojstvenu sigurnost ili dizajn otporan na eksploziju koji sprječava rizik od paljenja. Slično tome, mosne vage u vrlo hladnim klimatskim uvjetima (ispod -20°C) trebaju mjerne ćelije i indikatore koji su ocijenjeni za rad na niskim temperaturama, a grijani indikatorski ormarići mogu biti potrebni kako bi se osigurao pouzdan rad tijekom cijele godine.

Softver za vagu i integracija

Hardverska platforma samo je dio moderne instalacije mosne vage. Softver za upravljanje mostnom vagom transformirao je ono što je nekoć bio čisto mehanički proces u operaciju vođenu podacima. Suvremeni sustavi nude niz mogućnosti koje dodaju značajnu operativnu vrijednost osim jednostavnog bilježenja težine.

• Automatizirano izdavanje karata i fakturiranje — sustav generira kartu težine i izvozi podatke u računovodstvo ili ERP sustave bez ručnog unosa, smanjujući pogreške i vrijeme administracije
• Integracija ANPR kamere — vozila se identificiraju automatski prema registracijskoj pločici, povlačeći evidenciju kupaca, dopuštene materijale i težinu tare bez intervencije vozača
• Udaljeni pristup i izvješćivanje u oblaku — upravitelji mogu vidjeti podatke o transakcijama uživo i povijesna izvješća s bilo kojeg uređaja, što je korisno za rad na više mjesta
• Alarmi za preopterećenje — automatska upozorenja kada vozilo premaši dopuštenu bruto težinu za gradilište ili određenu kategoriju materijala
• Integracija s izvješćivanjem Agencije za zaštitu okoliša — u licenciranim postrojenjima za otpad, softver za vagu može automatski generirati zapise o prijenosu otpada koje zahtijevaju regulatori
• Kontrola semafora — automatizirani signali vode vozila na i s platforme, sprječavajući istovremeni ulazak s oba kraja

Konfiguracije vaga bez posade — gdje je cijeli proces od dolaska vozila do ispisa karata automatiziran bez prisustva operatera — sada su uobičajene u kamenolomima, centrima za recikliranje i skladištima agregata koja rade produljeno radno vrijeme. Ovi sustavi obično kombiniraju ANPR, interkome, prometne barijere i daljinski CCTV nadzor kako bi omogućili Operacije vaganja 24/7 bez stalnih kontrolnih soba.

Zahtjevi za održavanje i kalibraciju

Mosna vaga koja nije pravilno održavana izići će iz kalibracije, stvarajući netočna očitanja koja mogu rezultirati regulatornim kaznama, komercijalnim sporovima ili financijskim gubicima. Redovito servisiranje nije izborno - to je praktična potreba i, za instrumente legalne za trgovinu, zakonski zahtjev.

Zadaci rutinskog održavanja

• Provjera i čišćenje mjernih ćelija, razvodnih kutija i kabelskih trasa — ostaci i prodor vode najčešći su uzroci elektroničkog kvara
• Provjera i čišćenje palubne drenaže — osobito kritično za mostne vage gdje nakupljanje vode može oštetiti komponente ispod palube
• Pregled strukture palube na koroziju (čelične palube) ili pukotine (betonske palube)
• Provjera prilaznih rampi i provjera strukturalnog integriteta tračnica
• Provjera nulte točke — potvrda da indikator očitava nulu s praznom platformom; svako zanošenje može ukazivati na oštećene mjerne ćelije ili krhotine ispod palube

Kalibracija i verifikacija

Kalibracija uključuje primjenu poznatih ispitnih utega na mosnu vagu i podešavanje sustava dok očitanja ne budu unutar prihvatljivih tolerancija. Za legalnu trgovačku mosnu vagu ovaj proces prati formalna verifikacija od strane ovlaštenog tijela. Testni utezi od najmanje 50% maksimalnog kapaciteta mosne vage potrebni su za temeljitu provjeru kalibracije. Većina tvrtki za servisiranje mostnih vaga nosi kalibrirane testne utege na namjenskim vozilima, obično u koracima od 1 tone ili 5 tona. Godišnji servisni ugovori koji uključuju provjere kalibracije standardna su praksa za komercijalne mosne vage.

Svaki put kad se mosna vaga podvrgne popravku, premještanju ili strukturnoj modifikaciji, mora se ponovno kalibrirati i ponovno verificirati prije vraćanja u legalnu uporabu. Čak bi i značajni ekološki događaji poput sudara vozila s prilaznom rampom ili jakog poplavljivanja jame trebali pokrenuti inspekciju i ponovnu kalibraciju prije nastavka uporabe.
