Kako rade mjerne ćelije: znanost iza točnosti mostne vage

Kako radi mjerna ćelija: Kratak odgovor

Merna ćelija pretvara mehaničku silu—težinu—u električni signal. Unutar svake mjerne ćelije nalazi se metalni element koji se lagano deformira pod opterećenjem. Na taj su element spojeni mjerači naprezanja: tanke otporne folije čiji se električni otpor mijenja kako se istežu ili sabijaju. Ta promjena otpora proizvodi mjerljivi izlazni napon proporcionalan primijenjenoj sili. u a mosna vaga , višestruke mjerne ćelije postavljaju se ispod palube, a njihove kombinirane električne signale obrađuje indikator ili razvodna kutija za prikaz očitanja težine.

To je temeljni mehanizam. Sve ostalo - hermetičko brtvljenje, temperaturna kompenzacija, zaštita od preopterećenja, digitalni izlaz - inženjering je izgrađen oko tog temeljnog principa. Razumijevanje detalja je važno jer odabir mjerne ćelije, instalacija i održavanje izravno određuju koliko je točna i pouzdana mosna vaga tijekom godina rada.

Mjerač naprezanja: jezgra svake mjerne ćelije

Mjerač naprezanja je senzorski element koji omogućuje tehnologiju mjernih ćelija. Sastoji se od finog uzorka metalne folije—obično legure nikla i kroma—zalijepljenog ljepilom na površinu elastičnog metalnog tijela, obično visokokvalitetnog legiranog čelika ili nehrđajućeg čelika. Kada se metalno tijelo deformira pod težinom, folija se deformira s njim. Ovo mijenja električni otpor folije u skladu s odnosom opisanim faktorom mjerenja (GF).

Faktor mjere za većinu metalnih mjerača naprezanja je približno 2.0 , što znači da naprezanje od 0,1% proizvodi promjenu otpora od 0,2%. Za standardni mjerač naprezanja od 350 ohma, to znači promjenu otpora od oko 0,7 ohma - mala vrijednost koja zahtijeva pažljivo projektiranje kruga za točno mjerenje.

Staza Wheatstone Bridge

Merne ćelije koriste četiri mjerača naprezanja raspoređenih u konfiguraciji Wheatstoneovog mosta. Dva mjerila su postavljena na napetost (izdužuju se pod opterećenjem), a dva na pritisak (skraćuju se pod opterećenjem). Ovaj raspored pruža nekoliko ključnih prednosti:

• Izlazni signal je udvostručen u usporedbi s korištenjem jednog mjerača, poboljšavajući osjetljivost.
• Učinci temperature se poništavaju jer sva četiri mjerača doživljavaju isto toplinsko okruženje.
• Pogreške nelinearnosti smanjene su nasuprotnim rasporedom mjerača.
• Most proizvodi nulti izlaz pri nultom opterećenju (nulti izlaz), čineći signal lakšim za obradu.

Standardni pobudni napon od 5 do 15 volti istosmjerne struje primjenjuje se preko mosta. Pri nazivnom kapacitetu, most proizvodi izlaz na razini milivolta - obično 2 mV/V , što znači da pobuda od 10 V proizvodi 20 mV pri punom opterećenju. Taj se signal zatim pojačava i obrađuje.

Vrste mjernih ćelija koje se koriste u mosnim vagama

Nemaju sve mjerne ćelije istu geometriju. Unutarnji oblik elastičnog elementa određuje kako se deformira, što utječe na točnost, raspon kapaciteta i prikladnost za različite konfiguracije mosne vage.

Kompresijske mjerne ćelije

Ovo su najčešći tipovi koji se nalaze u mostnim vagama montiranim na jamu i na površini. Dizajnirani su da podnose opterećenje u jednoj osi - ravno prema dolje - i obično su cilindričnog ili u obliku palačinke. Kompresijske ćelije koje se koriste u kamionskim vagama podnose kapacitete od 50 tona do preko 150 tona po ćeliji , sa šest do dvanaest ćelija koje obično podupiru punu palubu mosne vage. Robusni su, jednostavni za ugradnju i razumno dobro podnose bočna opterećenja kada su opremljeni odgovarajućim hardverom za montažu.

Merne ćelije za savijanje grede

Ćelije za savijanje grede rade na principu konzole ili dvostruke grede. Opterećenje se primjenjuje na jednu ili dvije točke duž grede pričvršćene na drugom kraju, uzrokujući njeno savijanje. Mjerači naprezanja postavljeni na mjestu maksimalnog momenta savijanja bilježe ovu deformaciju. Ove ćelije su popularne u niskoprofilnim platformskim vagama i određenim konstrukcijama prijenosnih mosnih vaga jer se mogu ugraditi u vrlo plitak profil palube. Obično se koriste za kapacitete ispod 20 tona po ćeliji .

Merne ćelije smične grede

Ćelije smične grede mjere smično naprezanje, a ne savijanje ili izravnu kompresiju. Mjerači naprezanja usmjereni su pod kutom od 45 stupnjeva u odnosu na os grede kako bi se uhvatilo maksimalno smicanje. Ovaj dizajn je vrlo neosjetljiv na točku primjene opterećenja—značajna prednost u primjenama mosne vage gdje osovinsko opterećenje vozila možda neće stati na točnu poziciju. Posmične grede nude izvrsnu točnost, obično postizanje OIML klasa C3 ili bolja , i naširoko se koriste u prijenosnim osovinskim vagama i stalnim instalacijama mosne vage.

Merne ćelije s jednom točkom

Ćelije s jednom točkom projektirane su da daju točna očitanja bez obzira na to gdje se teret nalazi na platformi—unutar ograničenja. Prvenstveno se koriste u manjim platformskim vagama i rijetko se nalaze u kamionskim vagama pune veličine. Međutim, pojavljuju se u nekim vagama osovinskih jastuka koje se koriste za brze provjere provedbe na cesti.

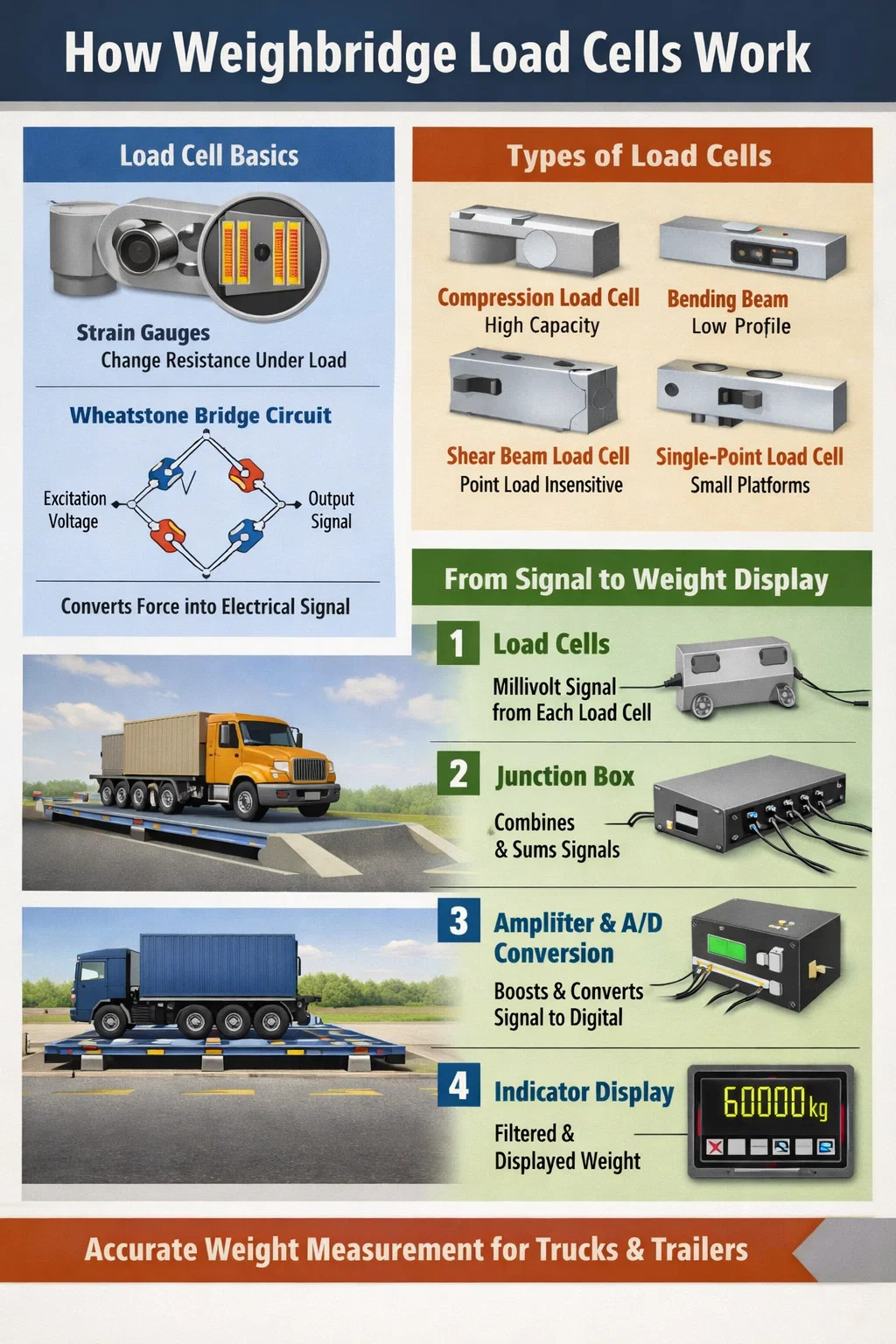

Od sirovog signala do očitanja težine: Put signala u mosnoj vagi

Razumijevanje kako mjerna ćelija radi izolirano samo je dio slike. U instalaciji mostne vage višestruke mjerne ćelije rade zajedno, a njihovi signali prolaze kroz nekoliko faza obrade prije nego što se vrijednost težine pojavi na zaslonu.

Korak 1: Izlaz pojedinačne ćelije

Svaka mjerna ćelija ispod platforme mosne vage proizvodi signal na razini milivolta proporcionalan sili koju nosi. Budući da teret vozila nikada nije savršeno centriran, pojedinačne ćelije nose nejednake udjele. Kamion od 60 tona parkiran asimetrično mogao bi opteretiti 12 tona na jednu kutnu ćeliju i 8 tona na drugu.

Korak 2: Razvodna kutija i zbrajanje signala

Svi kabeli pojedinačnih ćelija vode do razvodne kutije (koja se naziva i kutija za zbrajanje). Unutra se signali kombiniraju—bilo pasivno kroz otporne zbrajajuće mreže ili aktivno kroz pojačanje. Razvodne kutije za pasivno zbrajanje koriste otpornike za podešavanje za prilagodbu razlika u osjetljivosti ćelija, osiguravajući da opterećenje od 1 tone na bilo kojoj pojedinačnoj ćeliji proizvodi identičan doprinos zbrojenom izlazu. Ovaj korak kalibracije je kritičan: bez njega bi položaj tereta na platformi mosne vage utjecao na konačno očitanje.

Korak 3: Pojačanje i analogno-digitalna pretvorba

Sumarni milivoltni signal - još uvijek vrlo malen - putuje do indikatora težine. Unutra, precizno instrumentacijsko pojačalo pojačava signal, obično u rasponu od 0-10 volti. Analogno-digitalni pretvarač (ADC) tada uzorkuje pojačani signal. Suvremeni pokazivači vaga koriste 24-bitni ADC , koji pružaju više od 16 milijuna diskretnih koraka u rasponu mjerenja. Ova je razlučivost daleko finija od zakonski propisanog povećanja prikaza, pružajući stabilno očitanje otporno na šum.

Korak 4: Digitalno filtriranje i prikaz

Neobrađeni ADC podaci su šumoviti. Opterećenje vjetrom, vibracije vozila i električne smetnje uzrokuju brze fluktuacije. Mikroprocesor indikatora primjenjuje algoritme za digitalno filtriranje—često konfigurabilno usrednjavanje ili filtre temeljene na frekvenciji—za izdvajanje stabilne vrijednosti težine. Konačna prikazana vrijednost zaokružuje se na odobreni podjelak ljestvice, što je obično za mosne vage legalne za trgovinu 20 kg za vagu od 60 tona.

Ključne specifikacije mjernih ćelija i što one znače za izvedbu mosne vage

Prilikom odabira mjernih ćelija za mostnu vagu, brojevi u podatkovnoj tablici izravno predviđaju kvalitetu mjerenja. Evo što svaka specifikacija zapravo znači u praksi.

Nazivni kapacitet (Emax)

Maksimalno opterećenje koje je ćelija dizajnirana za precizno mjerenje. Radi sigurnosti, mjerne ćelije također su ocijenjene za sigurno preopterećenje—obično 150% nazivnog kapaciteta — i krajnje preopterećenje prije trajnog oštećenja, obično 300% . Mosna vaga koja rukuje bruto utezima vozila od 60 tona podržana sa šest ćelija treba ćelije predviđene za najmanje 15 tona svaka kada se uzme u obzir raspodjela opterećenja, plus dovoljna margina preopterećenja za dinamičko opterećenje tijekom ulaska vozila.

Klasa točnosti (nmax)

OIML (Međunarodna organizacija za zakonsko mjeriteljstvo) klasificira mjerne ćelije od klase A (najveća točnost) do klase D (najniža). Mosne mjerne ćelije su tipično Klasa C3 ili C4 , gdje broj označava najveći broj intervala provjere—3000 odnosno 4000. C3 mjerna ćelija koja se koristi u mosnoj vagi od 60 tona može podržati povećanje prikaza od 60 000 kg ÷ 3 000 = 20 kg, što je u skladu sa zahtjevima standardne mosne vage.

Kombinirana pogreška

Ova specifikacija kombinira pogreške nelinearnosti i histereze u jednu vrijednost, obično izraženu kao postotak nazivnog izlaza. Za C3 mjernu ćeliju kombinirana pogreška je tipična ±0,023% nazivnog izlaza ili bolje . Na ćeliji s kapacitetom od 20 tona koja proizvodi 2 mV/V pri punom opterećenju, to odgovara pogrešci manjoj od 0,9 mikrovolta—iznimno mala vrijednost koja zahtijeva pažljivu zaštitu i prakse ožičenja kako bi se očuvala kroz lanac signala.

Temperaturni koeficijenti

Mjerne ćelije koje se koriste u vanjskim instalacijama mosne vage suočavaju se sa značajnim promjenama temperature. Važna su dva temperaturna koeficijenta:

• TK Zero : Promjena nulte izlazne snage po stupnju promjene temperature, obično navedena kao manja od 0,02% nazivne izlazne snage na 10°C.
• TK Span : Promjena osjetljivosti po stupnju, obično manja od 0,008% na 10°C za kvalitetne mjerne ćelije.

U vanjskoj mosnoj vagi koja radi od -10°C do 50°C—raspon od 60 stupnjeva—ćelija s TK rasponom od 0,008%/10°C doživjela bi pomak raspona od 0,048% . Na ljestvici od 60 tona, to je pomak od 29 kg koji se može pripisati samo temperaturi. Zbog toga se kalibracija mosne vage uvijek izvodi na radnoj temperaturi i zašto je zakonski potrebna periodična ponovna provjera.

Zaštita od prodora (IP ocjena)

Ćelije za mjerenje mostne vage trajno su instalirane na otvorenom, često u jamama izloženim poplavama, blatu i ispiranju pod pritiskom. Najmanja prihvatljiva IP ocjena za mjerne ćelije mostne vage je IP67 (otporan na prašinu i podnosi privremeno uranjanje do 1 metra). Mnoge instalacije određuju IP68 ili IP69K , potonja ocjena dopušta mlaz vode pod visokim pritiskom i visokom temperaturom—važno za mjesta koja redovito čiste palubu mosne vage.

Analogne naspram digitalnih mjernih ćelija u sustavima vaganja

Tradicionalne mjerne ćelije emitiraju analogni milivoltni signal. Tijekom posljednja dva desetljeća digitalne mjerne ćelije—koje integriraju ADC i mikroprocesor izravno unutar tijela mjerne ćelije—postale su sve češće u instalacijama mosne vage. Razlika je značajna u praktičnom smislu.

Sustavi analognih mjernih ćelija

Analogne ćelije su jednostavnije, jeftinije i kompatibilne s gotovo svim pokazateljima težine na tržištu. Njihovi milivoltni signali osjetljivi su na elektromagnetske smetnje (EMI) preko dugih kabela - što je prava briga na velikim industrijskim lokacijama s teškim strojevima. Maksimalna praktična dužina kabela prije nego što degradacija signala postane problematična je otprilike 100 do 150 metara sa standardnim oklopljenim kabelom.

Sustavi digitalnih mjernih ćelija

Digitalne mjerne ćelije pretvaraju signal mjerača naprezanja u digitalnu vrijednost unutar kućišta ćelije i prenose podatke putem serijske sabirnice—obično RS-485 ili CAN sabirnice. Ključne prednosti uključuju:

• Otpornost na EMI preko dugih kabela, s pouzdanim prijenosom 500 metara ili više .
• Dijagnostika pojedinačne ćelije—indikator može identificirati koja određena ćelija ima problem, umjesto da samo otkrije grešku sustava.
• Automatska kompenzacija temperature izvedena unutar svake ćelije pomoću vlastitog temperaturnog senzora.
• Pojednostavljeno podrezivanje i kalibracija putem softvera umjesto podešavanja otpornika.

Kompromis je cijena - digitalne mjerne ćelije znatno su skuplje - i vezanost prema dobavljaču, budući da ćelije različitih proizvođača često koriste nekompatibilne komunikacijske protokole.

Kako su mjerne ćelije montirane u mosnu vagu

Ispravna montaža jednako je važna kao i kvaliteta ćelije. Savršeno specificirana mjerna ćelija postavljena na pogrešan način dat će netočna i nestabilna očitanja. Sustavi za montažu mjernih ćelija za vagu moraju postići nekoliko stvari istovremeno.

Prijenos vertikalne sile uz odbijanje bočnih opterećenja

Merne ćelije su dizajnirane za mjerenje sile u jednoj osi. Bočna opterećenja—uzrokovana kočenjem vozila, toplinskim širenjem palube ili neporavnanjem palube—dovode do pogreške i ubrzavaju zamor. Montažni sklopovi koriste klinove, gumbe za opterećenje ili samoporavnavajuće baze mjernih ćelija kako bi se osiguralo mehaničko odbacivanje sila izvan osi. Montaža klackalice omogućuje ćeliji lagano naginjanje u bilo kojem smjeru, prenoseći samo okomitu komponentu bilo koje primijenjene sile na senzorski element.

Prilagodba toplinskom širenju

Čelična ploča mostne vage duga 18 metara proširit će se otprilike 10 mm između zimskih i ljetnih temperatura u umjerenoj klimi (koristeći koeficijent toplinske ekspanzije od približno 11,7 × 10⁻⁶ /°C i temperaturni raspon od 50°C). Okov za montažu mora omogućiti ovo pomicanje bez vezivanja. Konfiguracije montaže s fiksnim i slobodnim krajem rješavaju to fiksiranjem palube na jednom kraju i dopuštanjem ograničenog kliznog kretanja na drugom, sprječavajući da se toplinska ekspanzija tumači kao promjena opterećenja.

Sprječavanje uzdizanja

Neki dizajni montažnih ćelija za opterećenje koriste vijke za pričvršćivanje ili pričvrsne kopče kako bi se spriječilo podizanje platforme sa ćelija tijekom opterećenja izvan središta. Bez ograničenja podizanja, ekscentrično opterećenje u blizini jednog kraja mosne vage moglo bi uzrokovati podizanje suprotnog kraja, skidajući ćelije sa opterećenja i unoseći značajnu pogrešku. Sklopovi šipki za provjeru koji ograničavaju kretanje platforme prema gore na 2–3 mm standardni su dio kvalitetnih instalacija mosne vage.

Uobičajeni načini kvara mjernih ćelija u mosnim vagama

Merne ćelije su robusne, ali nisu neuništive. Poznavanje načina na koji ne uspijevaju pomaže timovima za održavanje da prepoznaju probleme prije nego što uzrokuju značajne pogreške u vaganju ili potpune kvarove sustava.

Ulaz vlage

Čak i ćelije s oznakom IP68 mogu biti ugrožene ako su ulazne točke kabela oštećene, ako priključci kabela nisu pravilno zabrtvljeni ili ako je tijelo ćelije fizički napuknuto. Vlaga koja dopire do mjerača naprezanja uzrokuje koroziju folije, promjene u svojstvima ljepila i naposljetku curenje struje između krakova mosta. Simptom je obično postupno pomicanje očitanja nule i povećana nestabilnost. Provjera izolacijskog otpora između krugova mosta i tijela ćelije (trebao bi premašiti 5000 MΩ na zdravoj stanici) standardni je dijagnostički korak.

Preopterećenje i umor

Jedno jako preopterećenje - od vozila koje pri brzini udari o palubu ili od dizalice koja neočekivano sleti s teškim teretom - može plastično deformirati elastični element. Jednom deformirana, nulta točka ćelije trajno se pomiče i ne može se ponovno kalibrirati. Umor se nakuplja tijekom milijuna ciklusa opterećenja; većina kvalitetnih ćelija za vagu je ocijenjena za 10 milijuna ili više ciklusa pri nazivnom kapacitetu, ali udarno opterećenje i preopterećenje dramatično smanjuju vijek trajanja od zamora.

Oštećenje kabela

Kabeli mjernih ćelija prolaze na izloženim mjestima ispod paluba vaga. Oštećenja od glodavaca, opetovano savijanje zbog pomicanja palube i fizičko gnječenje krhotina česti su uzroci kvara kabela. Oštećeni oklop ili djelomični prekid u signalnom vodiču uzrokuje šum, pogreške u pomaku ili potpuni gubitak signala. Zaštita kabelske cijevi i redoviti vizualni pregled jednostavne su preventivne mjere koje produljuju vijek trajanja sustava.

Korozija hardvera za ugradnju

Tijela mjernih ćelija od nehrđajućeg čelika otporna su na koroziju, ali okolni hardver za ugradnju od mekog čelika - baze mjernih ćelija, kontrolne šipke, pričvrsni vijci - nije. Korodirani hardver može se zaglaviti, spriječiti potrebne male pokrete tijekom toplinskog širenja i unijeti bočne sile na mjernu ćeliju. Godišnji plan pregleda i podmazivanja hardvera za ugradnju je minimalni zahtjev za održavanje.

Kalibracija: povezivanje fizike mjernih ćelija i pravne točnosti

Izlaz mjerne ćelije u milivoltima je besmislen dok se ne kalibrira prema poznatim referentnim težinama. Kalibracija uspostavlja matematički odnos između električnog izlaza i prikazane težine, a periodična ponovna kalibracija potvrđuje da se odnos nije promijenio.

Kalibracija nosive težine

Zlatni standard za kalibraciju mostne vage je punjenje palube certificiranim ispitnim utezima poznate mase—obično Certificirane mase klase M1 ili F2 sljedivi nacionalnim standardima. Indikator je podešen tako da prikazano očitanje odgovara primijenjenoj težini na više točaka u cijelom rasponu mjerenja. Za mostnu vagu od 60 tona, kalibracija obično uključuje ispitna opterećenja od 0, 20%, 50% i 100% maksimalnog kapaciteta.

Zamjenska kalibracija težine

Prijevoz i rukovanje dovoljnim ispitnim utezima za kalibraciju punog kapaciteta je skupo i logistički zahtjevno. Zamjenske metode težine—upotrebom referentnog uređaja hidrauličke mjerne ćelije ili vozila provjerene težine—omogućuju provjere kalibracije po nižoj cijeni. Ove metode prihvaćaju mnoga nacionalna tijela za mjere i utege za periodičnu provjeru između kalibracija pune nosive težine, pod uvjetom da je početna kalibracija obavljena s nosivom težinom.

Zahtjevi pravne provjere

Mosne vage koje se koriste za trgovinu—naplata kupaca po težini, provjera usklađenosti vozila ili fiskalna mjerenja—mora povremeno provjeravati ovlašteno inspekcijsko tijelo. U Europskoj uniji, Direktiva o neautomatskim vagama (NAWI) postavlja najveće dopuštene pogreške (MPE) za trgovačke mosne vage: ±0,5 podjela ljestvice pri početnoj provjeri i ±1 podjela ljestvice u službi. Intervali provjere razlikuju se ovisno o nadležnosti, ali su uobičajeni 1 do 2 godine .

Praktični savjeti za maksimiziranje životnog vijeka mjernih ćelija u aplikacijama mosne vage

Merne ćelije u dobro održavanoj mosnoj vagi trebaju ostati točne za 10 do 20 godina . Postizanje tog životnog vijeka zahtijeva dosljednu pozornost na nekoliko ključnih područja.

• Provedite ograničenja brzine prilazne rampe. Kamion od 40 tona koji udari u rub palube brzinom od 20 km/h generira dinamički faktor udara od 1,3 do 1,5 ili više—učinkovito trenutačno primjenjujući 52 do 60 tona. Brzinske rampe ili znakovi za brzinu koji ograničavaju pristup na 5 km/h dramatično smanjuju dinamičko opterećenje.
• Održavajte jamu suhom. Instalirajte crpke za korito s automatskim prekidačima na plovak u instalacijama mostne vage tipa jame. Stajaća voda ubrzava koroziju hardvera za montažu i povećava rizik od prodora vlage u kabelske konektore.
• Tromjesečno pregledajte kabelske cijevi. Potražite gnječenje, pucanje ili pomicanje koje izlaže kabele mehaničkim oštećenjima. Zamijenite oštećene dijelove prije nego što kvar kabela uzrokuje netočno vaganje ili potpuni ispad sustava.
• Redovito bilježite očitanja kutova. Većina modernih pokazivača mosne vage može prikazati očitanja pojedinačnih ćelija. Njihovo povremeno bilježenje stvara osnovnu liniju; ćelija koja počinje lebdjeti pokazuje se kao promjenjivo očitanje kuta mnogo prije nego što to utječe na ukupnu točnost ljestvice.
• Spriječite preopterećenje dizajnom. Konfigurirajte indikator da alarmira kada se opterećenje približi maksimalnom kapacitetu. Za vagu od 60 tona, alarm na 58 tona daje operaterima vremena da zaustave proces utovara prije nego što ćelije budu opterećene iznad svog nazivnog kapaciteta.
• Podmažite hardver za montažu jednom godišnje. Smjesa protiv zapinjanja na montažnim površinama baze mjernih ćelija i navojima kontrolnih šipki sprječava korozivno spajanje i osigurava da se i dalje mogu dogoditi mali pomaci potrebni za točno mjerenje.

Kako na točnost mostne vage utječe broj i položaj mjernih ćelija

Broj i položaj mjernih ćelija ispod platforme mosne vage utječe i na točnost mjerenja i na redundanciju sustava. Ne postoji jedinstveni univerzalni standard—konfiguracije se biraju na temelju duljine palube, očekivanih tipova vozila i zahtjeva točnosti.

Standardna 18-metarska mosna vaga s jednom platformom obično koristi 6 mjernih ćelija : dva ispod svake od tri glavne poprečne grede. To osigurava dobru raspodjelu opterećenja i dovoljnu redundanciju—ako jedna ćelija pokvari, sustav često može detektirati kvar preko neuravnoteženog kutnog očitanja, a ne katastrofalne netočnosti. Neke aplikacije visoke preciznosti koriste 8 stanica ispod četiri poprečne grede za bolju pokrivenost.

Osovinske vage s više etaža—gdje svaka ploča zasebno važe pojedinačne grupe osovina—zahtijevaju zasebne setove ćelija ispod svake platforme, pri čemu se svaka grupa ćelija obrađuje neovisno. Možna bi se mogla koristiti vaga s četiri osovine 16 do 24 mjerne ćelije ukupno, svaka skupina neovisno kalibrirana kako bi se osiguralo da je zbrajanje očitanja pojedinačnih osovina jednako ukupnoj težini vozila izmjerenoj kada se vozilo vaga kao cjelina.

Važna je simetrija smještaja ćelija. Asimetrično postavljene ćelije stvaraju neravnomjernu mapu osjetljivosti po površini palube: opterećenja u blizini klastera ćelija točnije se registriraju od opterećenja postavljenih na sredini između ćelija. Praksa kvalitetne instalacije uključuje provjeru kutne osjetljivosti dovršene instalacije pomoću referentne mase postavljene na svaki kut i usporedbu očitanja. Dobro uravnotežena instalacija pokazuje manje od ±0,1% varijacije preko kutnih pozicija.
